Thiết kế mạch in (PCB Editor)

Đi dây, kiểm tra lỗi thiết kế (DRC), xuất PDF 1:1 và Gerber để sản xuất mạch thật.

Xuất file: PDF 1:1 (ủi nhiệt) và Gerber (gửi xưởng)

Cả 2 nút nằm ở panel trái, tab Export (cạnh "Công cụ").

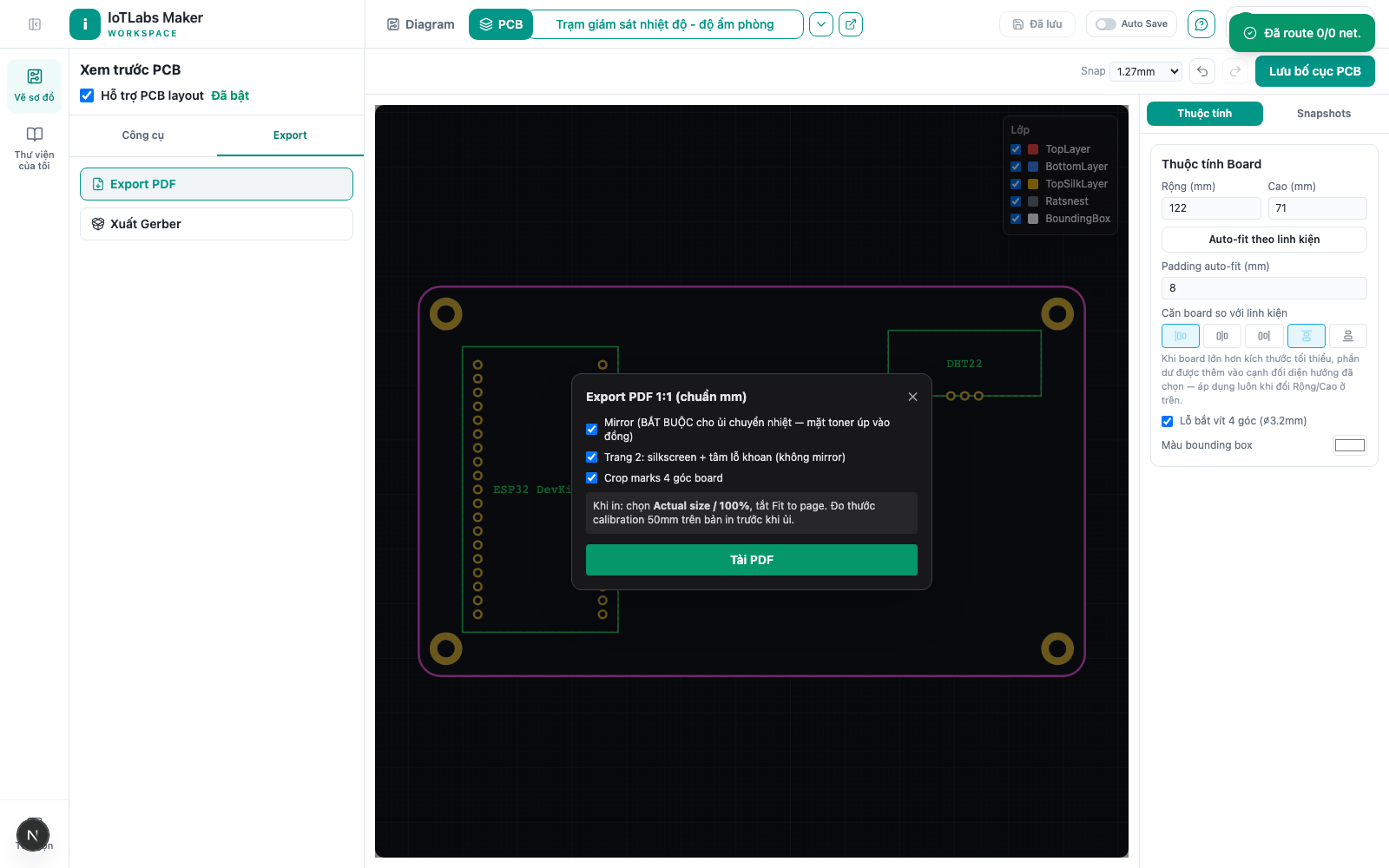

Tab Export với nút Export PDF và Xuất Gerber

Export PDF

  1. Bấm Export PDF.
  2. Nếu còn lỗi cắt nhau: "Export bị chặn: còn N chỗ dây cắt nhau. Xem 'Tự động sửa lỗi' để biết chỗ nào, rồi thêm jumper thủ công hoặc kéo lại dây."
  3. Nếu không chặn, dialog "Export PDF 1:1 (chuẩn mm)" có:
    • Mirror (bật sẵn, "BẮT BUỘC cho ủi chuyển nhiệt — mặt toner úp vào đồng").
    • Trang 2: silkscreen + tâm lỗ khoan (không mirror).
    • Crop marks 4 góc board.
    • Cảnh báo nếu board > khổ A4 ("bản in sẽ bị cắt, không tự thu nhỏ").
    • Ghi chú: "Khi in: chọn Actual size / 100%, tắt Fit to page. Đo thước calibration 50mm trên bản in trước khi ủi."
  4. Bấm Tải PDF.

Kết quả: file pcb-<project-id>.pdf, vẽ đúng tỉ lệ 1:1 mm (không phải screenshot). Trang 1 là bản mirror đen-trắng gồm outline, dây đồng, pad/lỗ khoan, crop mark, và thước calibration 50mm + ô vuông tham chiếu 10×10mm để đo lại trước khi ủi. Trang 2 (nếu bật) KHÔNG mirror, dùng định vị khoan/lắp ráp.

Kiểm tra bản in trước khi ủi mạch

Trước khi ủi thật, luôn kiểm tra lại bản in giấy:

  1. Dùng thước đo đúng khoảng cách header 2.54mm, khoảng cách giữa hai hàng chân ESP32, và kích thước tổng thể board trên bản in — chỉ cần sai lệch 2–3% do máy in tự "Fit to page" là header có thể không khớp linh kiện thật.
  2. Đặt linh kiện thật lên giấy: kiểm tra chân ESP32, relay, LED, terminal có khớp đúng pad không, và hướng cổng USB có đúng chiều không (đặc biệt quan trọng với board ESP32 DevKit).
  3. Máy in laser cho kết quả toner-transfer tốt nhất; máy in nhiệt hoá đơn/giấy nhiệt trực tiếp không tạo lớp toner nên chỉ nên dùng để in template căn khoan lỗ, không dùng để ủi chuyển mạch thật.

Xuất Gerber

  1. Tab Export, bấm Xuất Gerber.

Kết quả: file pcb-gerber-<project-id>.zip gồm pcb-F_Cu.gbr, pcb-B_Cu.gbr, pcb-Edge_Cuts.gbr, pcb-F_SilkS.gbr, pcb-PTH.drl, README.txt — upload trực tiếp lên JLCPCB/PCBWay. Cũng bị chặn nếu còn lỗi cắt nhau.

Ví dụ

Làm mạch "Trạm giám sát nhiệt độ - độ ẩm phòng" tại nhà bằng phương pháp ủi nhiệt: kiểm tra DRC sạch, bấm "Export PDF", giữ nguyên Mirror đã bật sẵn, tải PDF, in ở chế độ Actual size 100% trên máy in laser, đo lại ô vuông 10×10mm trên bản in bằng thước trước khi ủi lên phíp đồng — nếu ô vuông đo đúng 10×10mm thì toàn bộ layout đảm bảo đúng tỉ lệ 1:1.
