Tự động đi dây toàn board (Autoroute)

Autoroute toàn board

1. Ở panel trái, tab Công cụ, bấm Tự động đi dây (đang chạy đổi thành "Đang đi dây...").

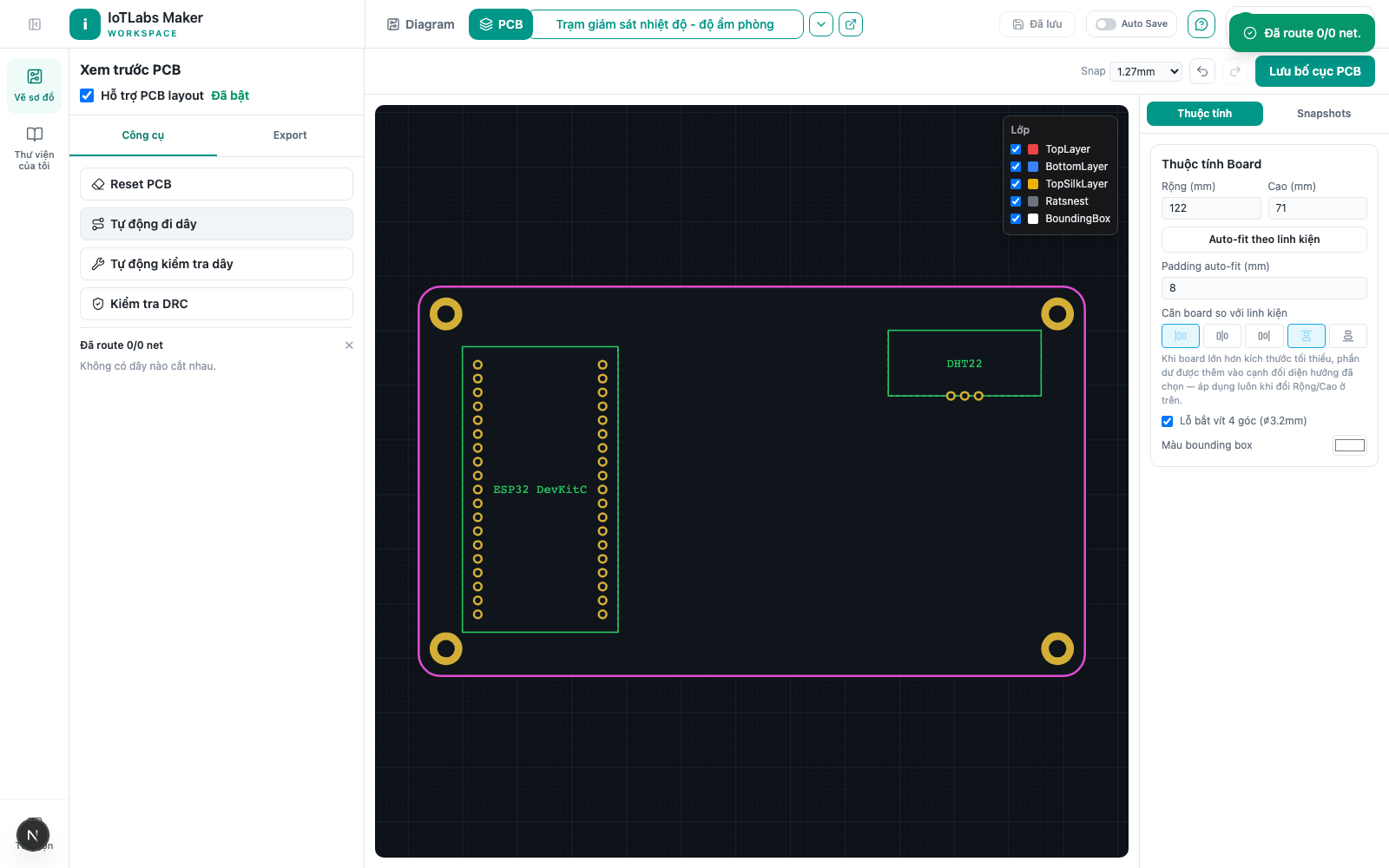

Kết quả: mọi net ratsnest được route, lớp ratsnest trống hẳn, toàn bộ chuyển thành copper. Panel kết quả hiện "Đã route X/Y net" — nếu có phần cắt nhau ghi thêm "— Z cắt nhau" kèm gợi ý bấm "Tự động sửa lỗi" để xem chi tiết.

Lưu ý: những dây bạn đã Reset về đường thẳng hoặc chỉnh tay sẽ không bị Autoroute đụng vào — chỉ route các net còn lại.

Đi dây nhanh giữa 2 module đã có sẵn nhiều net chung

1. Shift + click module thứ nhất, Shift + click module thứ hai.
2. Click phải vào 1 trong 2 module đang chọn.
3. Nếu có net chung, menu hiện "Đi dây nối 2 module (N net)" — bấm để route tất cả net đó cùng lúc.
4. Nếu không có net chung, menu hiện "Không có dây nối giữa 2 module này", không có nút route.

Kết quả: tất cả net chung được route bằng engine autoroute thật (mỗi dây đi đường riêng, không chồng lên nhau), toast xác nhận số net đã đi dây. Đây là route dây có sẵn, không tạo net mới trong Diagram.

Ví dụ

Sau khi bật PCB layout cho "Trạm giám sát nhiệt độ - độ ẩm phòng" (3 net ratsnest giữa ESP32 và DHT22), bấm "Tự động đi dây" một lần — cả 3 dây VCC/GND/DATA được route ngay thành dây đồng thật, panel báo "Đã route 3/3 net", không cần tự kéo tay từng dây.
