Thiết kế mạch in (PCB Editor)

Đi dây, kiểm tra lỗi thiết kế (DRC), xuất PDF 1:1 và Gerber để sản xuất mạch thật.

Kiểm tra lỗi thiết kế (DRC)

Bộ luật mặc định cho "Ủi thủ công" — lỏng hơn tiêu chuẩn xưởng công nghiệp về kích thước, chặt hơn về khoảng hở:

  • Cắt nhau — lỗi cứng (error), chặn xuất file.
  • Độ rộng trace tối thiểu (0.8mm) — cảnh báo.
  • Khoảng hở dây–dây / dây–pad tối thiểu (0.5mm) — cảnh báo.
  • Khoảng cách tới mép board tối thiểu (1.0mm) — cảnh báo.
  • Vòng đồng quanh lỗ khoan tối thiểu (0.4mm) — cảnh báo.

Các bước

  1. Bấm Kiểm tra DRC.
  2. Panel hiện "PASS — sẵn sàng in" hoặc "X lỗi, Y cảnh báo" kèm danh sách chi tiết.
  3. Bấm ✕ để đóng.

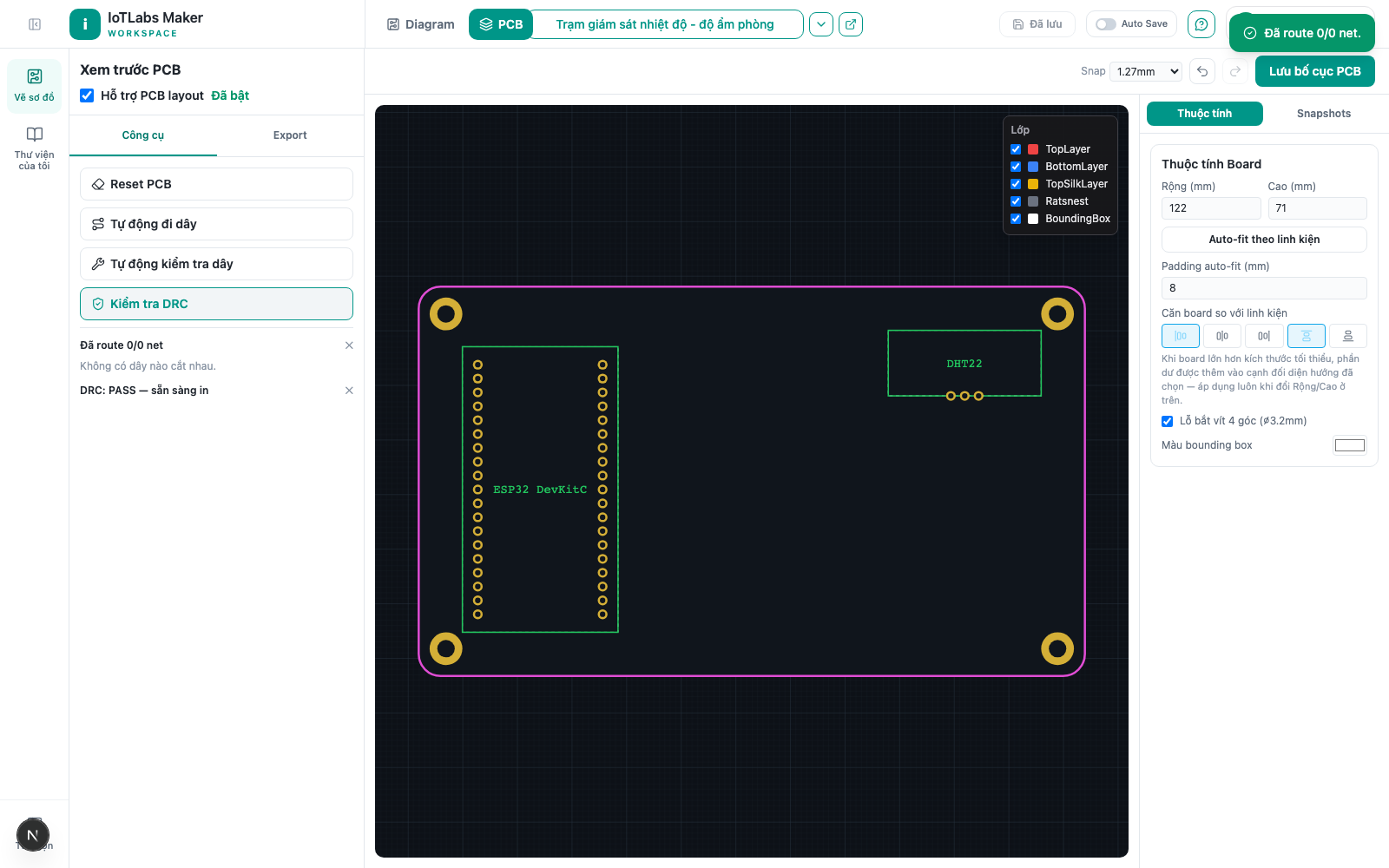

Panel DRC hiện kết quả kiểm tra lỗi thiết kế

Kết quả: chỉ lỗi "cắt nhau" chặn xuất PDF/Gerber — cảnh báo khác vẫn cho xuất bình thường.

Ví dụ

Trước khi xuất Gerber gửi xưởng, bấm "Kiểm tra DRC" — panel báo "1 lỗi, 2 cảnh báo": 1 chỗ dây cắt nhau (phải sửa bằng jumper trước khi xuất được) và 2 cảnh báo trace hơi hẹp gần mép board (vẫn xuất được nhưng nên nới rộng nếu có thời gian).
