Bật PCB layout và đọc board lần đầu

Điều kiện: project đã có linh kiện + dây nối được lưu ở tab Diagram (nếu chưa, PCB Editor sẽ báo "Cần thêm và lưu linh kiện vào Diagram trước khi xem PCB").

Các bước

1. Vào tab PCB. Nếu chưa từng bật, bạn sẽ thấy thông báo "Bật 'Hỗ trợ PCB layout' để thiết kế bố cục PCB..." và nhãn trạng thái hiển thị Đã tắt.
2. Tích vào checkbox Hỗ trợ PCB layout ở đầu trang.
3. Hệ thống lưu trạng thái và hiện toast xác nhận; nhãn chuyển thành Đã bật.

Kết quả: Board hiện ra với khung viền board, lớp silkscreen (outline linh kiện), các pad/lỗ khoan, lỗ bắt vít 4 góc, và đặc biệt là lớp ratsnest — các đường thẳng mảnh (đường ảo, chưa phải dây đồng thật) nối các cặp pad theo đúng từng net đã có trong Diagram. Mỗi net chưa đi dây = 1 đường ratsnest.

Ghi chú

PCB chỉ có 1 lớp đồng (single-layer, phù hợp tự làm ở nhà) — đây là lý do vì sao 2 dây cắt nhau trên board là lỗi thật sự, khác hẳn PCB công nghiệp nhiều lớp.

Ví dụ

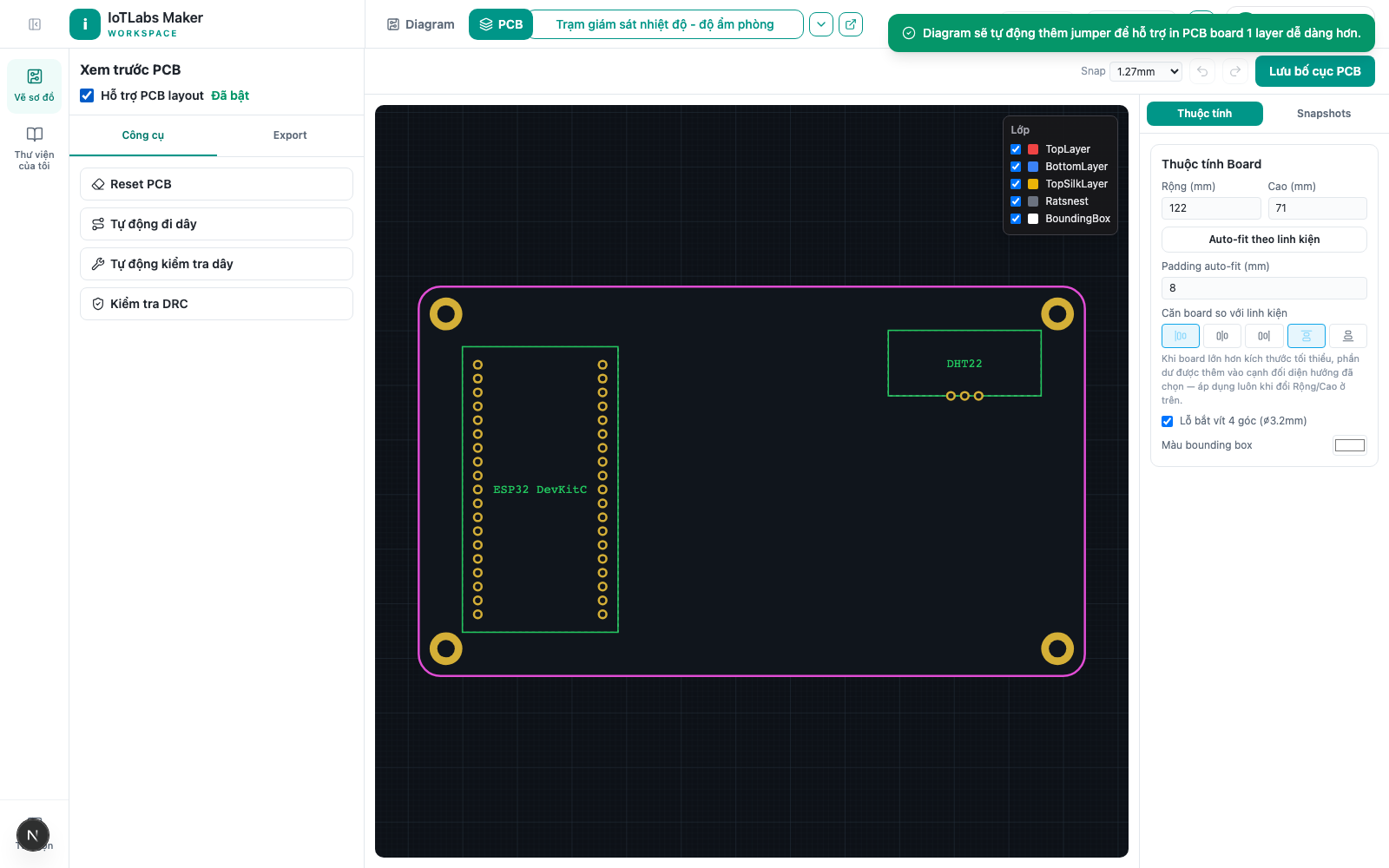

Sau khi bật PCB layout cho "Trạm giám sát nhiệt độ - độ ẩm phòng", board hiện ra với 3 đường ratsnest mảnh nối ESP32 và DHT22 (đúng 3 dây VCC/GND/DATA đã nối ở Diagram) — chưa có dây đồng thật nào, đây là bước chuẩn bị trước khi đi dây.
