Cấu hình số lượng & sắp xếp chân
Cấu hình số lượng & sắp xếp chân
Ở mục "Số lượng & sắp xếp chân" có 4 khối tương ứng 4 cạnh của board — mỗi khối gồm checkbox bật/tắt + ô số lượng chân:
- Trên
- Dưới
- Trái
- Phải
- Tick vào checkbox của cạnh muốn có chân (mặc định module mới có sẵn Trái: 1 và Phải: 1 — nếu bạn chỉ muốn một hàng chân duy nhất, bỏ tick cạnh còn lại).
- Nhập số lượng chân cho cạnh đó vào ô số bên cạnh (tối thiểu 1, tối đa 99).
- Có thể bật đồng thời nhiều cạnh (ví dụ Trái + Phải để tạo header 2 hàng, hoặc cả 4 cạnh cho IC/board dạng lưới chân).
Kết quả: Danh sách chân ở mục bên dưới ("Danh sách chân") tự động sinh ra đúng số dòng theo tổng số chân bạn vừa cấu hình, và khung xem trước bên phải cập nhật ngay layout chân mới.

Lưu ý: Nếu bạn bật cả cạnh Trên và/hoặc Dưới, hệ thống hiển thị cảnh báo: "Xem trước độc lập — sơ đồ thực tế sẽ hiển thị theo bố cục trái/phải/trên/dưới đơn (không đồng thời 4 cạnh) khi đặt vào Workspace." — nghĩa là khi module được đặt vào sơ đồ Diagram thật, nó sẽ hiển thị theo một bố cục đơn giản hơn khung xem trước trong trình soạn thảo.
Điền chi tiết từng chân
Ở mục "Danh sách chân", mỗi dòng tương ứng một chân với các cột:
- Vị trí — tự sinh, chỉ hiển thị (ví dụ "Trái #1"), không chỉnh được.
- Tên — tên hiển thị của chân (ví dụ "Nguồn vào").
- Key — nhãn ngắn in trên khung xem trước và silkscreen PCB (ví dụ VCC, GND, SDA); tự động viết hoa, bỏ dấu. Đây chỉ là nhãn hiển thị, không ảnh hưởng đến việc nối dây.
- Tính năng — chọn loại tín hiệu: Nguồn (Power), GND, GPIO, Analog, I2C, SPI, UART.
- Điện áp — điện áp hoạt động của riêng chân đó (ví dụ "3.3V").
Kết quả: Danh sách chân này chính là các điểm nối dây thực sự khi bạn kéo module vào sơ đồ Diagram.
Ví dụ

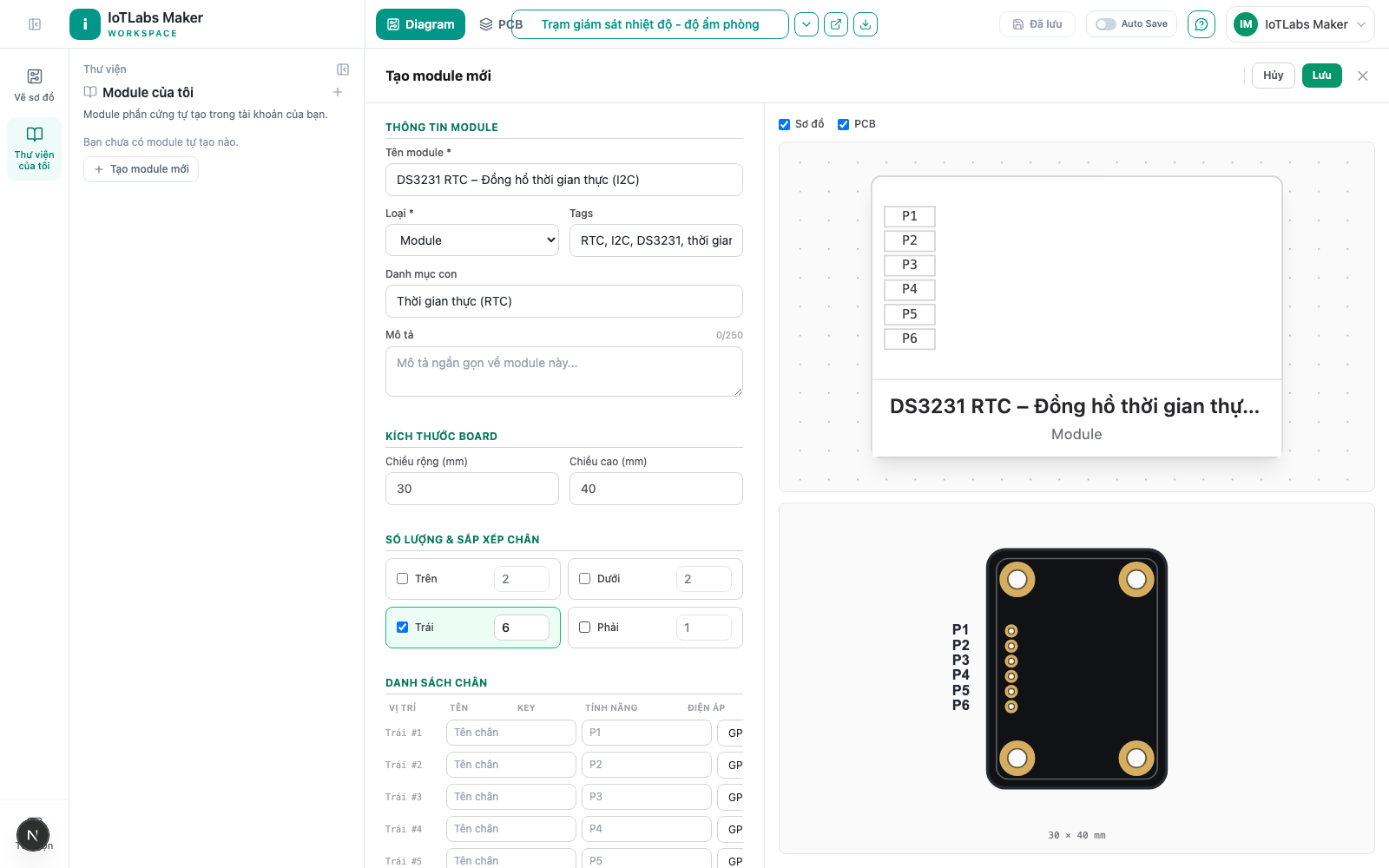

Module "DS3231 RTC" giao tiếp I2C: bật cạnh Trái, nhập 6 chân — sau đó điền chi tiết: VCC (Power, 3.3V-5V), GND (GND), SDA (I2C), SCL (I2C), SQW (GPIO), 32K (GPIO). Khi kéo module này vào sơ đồ, cả 6 chân đều hiện đúng như đã cấu hình, sẵn sàng để Auto Wire nhận diện đúng bus I2C.
