Module phần cứng tuỳ chỉnh

Tự tạo linh kiện riêng khi thư viện chung chưa có, dùng AI hỗ trợ, và thư viện footprint PCB.

Mở trình tạo module và điền thông tin cơ bản

Mở trình tạo module

Cách 1 — Từ trong Workspace (khi đang thiết kế một dự án):

  1. Mở một dự án trong Workspace.
  2. Trên thanh điều hướng chính (nav rail) bên trái, bấm nút "Thư viện của tôi".
  3. Panel "Module của tôi" mở ra, liệt kê các module bạn đã tự tạo.

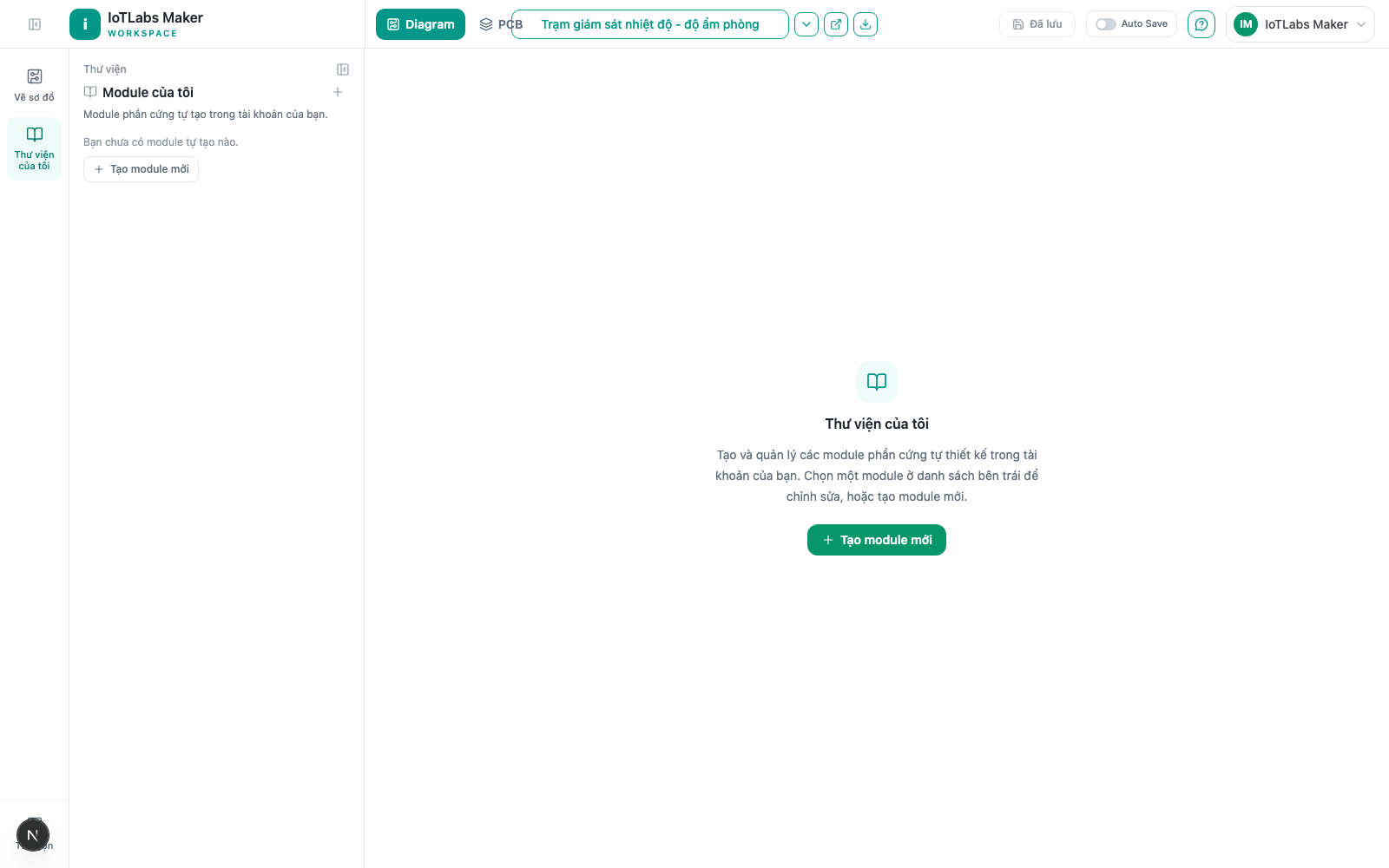

Panel "Thư viện của tôi" khi chưa có module nào

  1. Bấm nút + ở góc phải tiêu đề panel (tooltip "Tạo module mới"). Nếu chưa có module nào, bạn cũng có thể bấm nút "+ Tạo module mới" ở giữa panel trống.

Cách 2 — Từ trang quản lý riêng (không cần mở dự án):

  1. Vào /member/hardware-modules.
  2. Bấm nút "+ Tạo module" ở góc phải trên cùng.

Kết quả: Trình soạn thảo Hardware Module Designer mở ra ở chế độ tạo mới, tiêu đề hiển thị "Tạo module mới". Đây là cùng một trình soạn thảo dù bạn mở từ Workspace (hiện dạng overlay/panel giữa) hay từ trang riêng (hiện toàn trang) — mọi trường và hành vi giống hệt nhau.

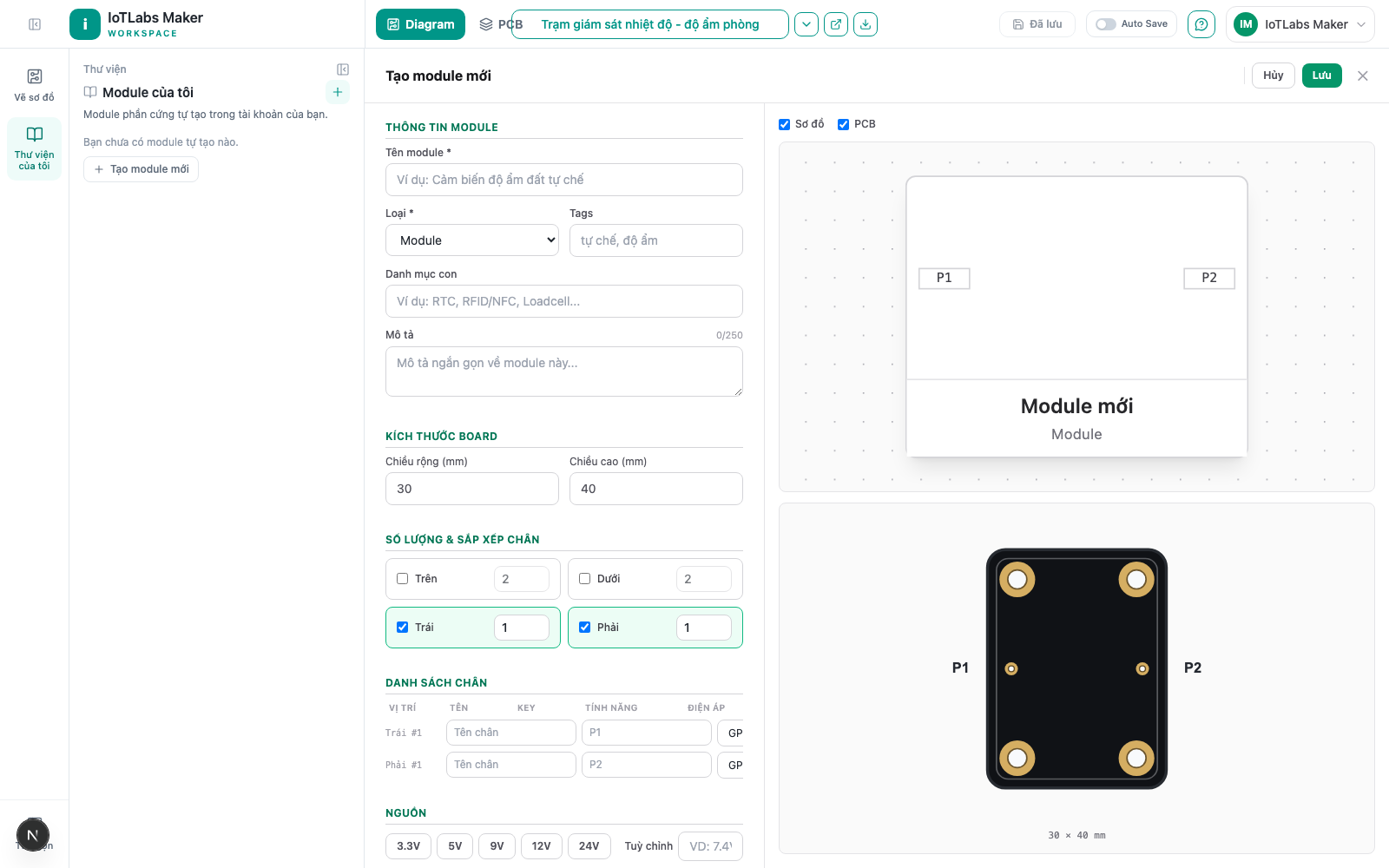

Trình soạn thảo module mới, chưa điền gì

Điền thông tin module

Ở mục "Thông tin module":

  1. Nhập *"Tên module " (bắt buộc) — ví dụ: "Cảm biến độ ẩm đất tự chế".
  2. Chọn "Loại *": Board / Module / Cảm biến.
  3. (Tuỳ chọn) Nhập "Tags", cách nhau bởi dấu phẩy — ví dụ: "tự chế, độ ẩm".
  4. (Tuỳ chọn) Nhập "Danh mục con" — ví dụ: "RTC", "RFID/NFC", "Loadcell".
  5. (Tuỳ chọn) Nhập "Mô tả" — tối đa 250 ký tự, có bộ đếm ký tự hiển thị ngay bên cạnh nhãn.

Kết quả: Các thông tin này hiển thị trên thẻ module trong thư viện và giúp bạn/người khác nhận diện module nhanh hơn.

Kích thước board

Ở mục "Kích thước board", nhập "Chiều rộng (mm)" và "Chiều cao (mm)" (mỗi giá trị trong khoảng 10–300 mm). Kích thước này dùng để vẽ hình dạng board trong khung xem trước và khi module xuất hiện trên PCB.

Ví dụ

Tạo module "DS3231 RTC – Đồng hồ thời gian thực (I2C)": Loại chọn Module, Tags điền "RTC, I2C, DS3231, thời gian thực", Danh mục con điền "Thời gian thực (RTC)" — thẻ module trong thư viện sẽ hiện đúng tên và có thể lọc/tìm bằng các tag này sau này.
