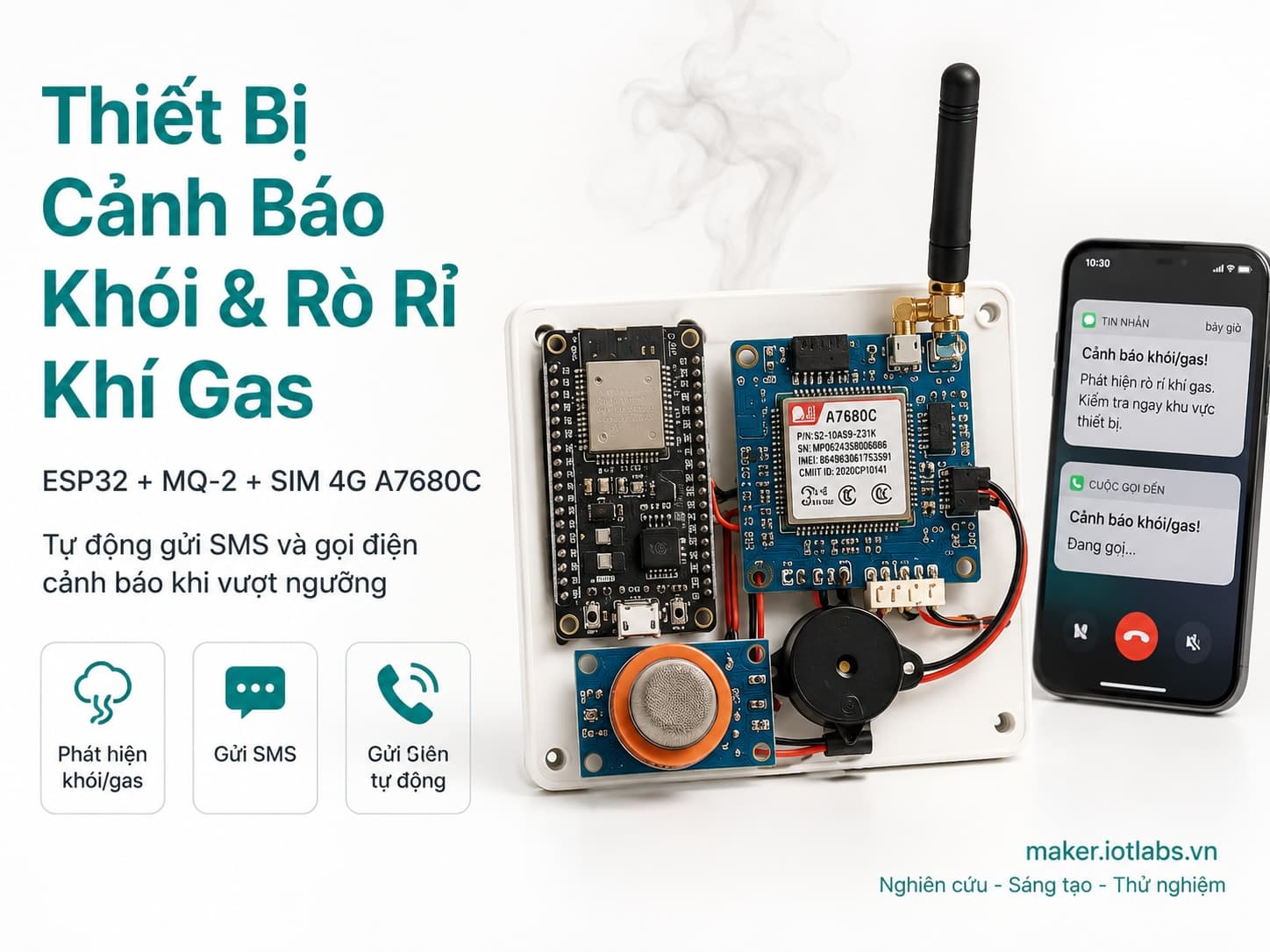

Thiết Bị Cảnh Báo Khói & Rò Rỉ Khí Gas Qua SIM 4G – Gửi SMS + Gọi Điện Tự Động

1. Giới thiệu & nguyên lý hoạt động

Rò rỉ khí gas (LPG/gas bếp) và cháy sinh khói là hai nguy cơ phổ biến trong nhà ở, đặc biệt khi không có người ở nhà để phát hiện kịp thời. Thiết bị này dùng cảm biến khí MQ-2 (phát hiện LPG, Propane, Methane, khói, H₂) để liên tục đo nồng độ khí trong không khí. Khi giá trị đọc được vượt ngưỡng cấu hình:

Còi và đèn LED cảnh báo tại chỗ bật ngay lập tức
ESP32 điều khiển module SIM 4G A7680C gửi 1 tin nhắn SMS cảnh báo tới số điện thoại đã cấu hình
Sau đó thiết bị gọi điện cảnh báo 2 lần, cách nhau 2 phút — cuộc gọi giúp cảnh báo được chú ý ngay cả khi chủ nhà không để ý điện thoại (rung/đổ chuông khó bỏ lỡ hơn tin nhắn)

Thiết bị dùng SIM Vinaphone hỗ trợ cả SMS và thoại — không cần WiFi hay Internet, hoạt động độc lập miễn còn sóng di động. A7680C là module 4G LTE Cat.1, pin-compatible với SIM800L cũ nhưng vẫn hoạt động bình thường sau khi Việt Nam tắt sóng 2G (15/9/2026).

2. ⚠️ Lưu ý an toàn quan trọng — đọc trước khi lắp đặt

Đây là dự án DIY mang tính giáo dục/tham khảo, không phải thiết bị báo cháy/báo gas đã qua kiểm định an toàn (như TCVN hoặc chứng nhận PCCC). Không dùng để thay thế:

Đầu báo khói/gas đã kiểm định lắp đặt theo quy định PCCC nhà ở
Van khóa gas tự động, hệ thống thông gió khẩn cấp

Các hạn chế kỹ thuật cần biết:

MQ-2 cần thời gian "nóng máy" khoảng 24–48 giờ sau khi cấp nguồn lần đầu để cho số liệu ổn định; số liệu trong thời gian này không đáng tin cậy
Ngưỡng cảnh báo (NGUONG_GAS) phải hiệu chỉnh thực tế theo cảm biến và môi trường cụ thể — giá trị mặc định trong code chỉ là điểm khởi đầu
Nếu mất điện hoặc mất sóng di động, thiết bị không gửi được cảnh báo — cân nhắc dùng thêm UPS/pin dự phòng cho ứng dụng quan trọng
Không thay thế việc kiểm tra định kỳ bình gas, dây dẫn, van khóa bằng tay

3. Lưu ý kỹ thuật khi lắp đặt

Nguồn cho module SIM A7680C là điểm dễ sai nhất: module cần điện áp 3.3V–4.2V (VBAT) ổn định và có thể rút dòng đỉnh tới ~2A khi kết nối mạng — không cấp trực tiếp từ chân 3V3 của ESP32 (LDO trên board ESP32 DevKit không đủ dòng, sẽ gây tụt áp/reset ESP32 khi module hoạt động). Dùng nguồn ngoài riêng: pin Li-Po/Li-ion qua mạch sạc, hoặc buck converter 5V→3.7-4V dòng ≥2A, nối GND chung với ESP32.

Anten của module A7680C cần cắm đúng cổng SMA/IPEX kèm theo để bắt sóng ổn định — thiếu anten module sẽ không đăng ký được mạng.

4. Mở rộng có thể thêm sau

Thêm relay để tự động ngắt nguồn điện/đóng van gas khi phát hiện rò rỉ (cần relay chịu dòng phù hợp + cách ly quang PC817)
Ghi log số lần cảnh báo qua thẻ nhớ SD hoặc gửi lên MQTT khi có WiFi
Dùng thêm cảm biến CO (khí CO không màu không mùi, MQ-2 không nhạy với CO) để mở rộng phạm vi phát hiện
