Phần 3: Hướng dẫn dựng mạch thử nghiệm trên breadboard

1. Chuẩn bị linh kiện và breadboard

Trước khi bắt đầu thực hiện mạch thử nghiệm, bạn cần chuẩn bị các linh kiện cần thiết và breadboard. Dưới đây là danh sách linh kiện cơ bản mà bạn cần có:

Breadboard
Dây jumper
LED (đèn LED)
Resistor (điện trở) 220Ω
Nguồn điện (pin 9V hoặc 5V)
Transistor (nếu cần thiết)
Các linh kiện khác tùy theo dự án cụ thể

Kiểm tra và sắp xếp các linh kiện trên bàn làm việc để dễ dàng thao tác. Đảm bảo rằng bạn có đủ tất cả các linh kiện cần thiết trước khi bắt đầu.

2. Cách xác định các hàng và cột trên breadboard

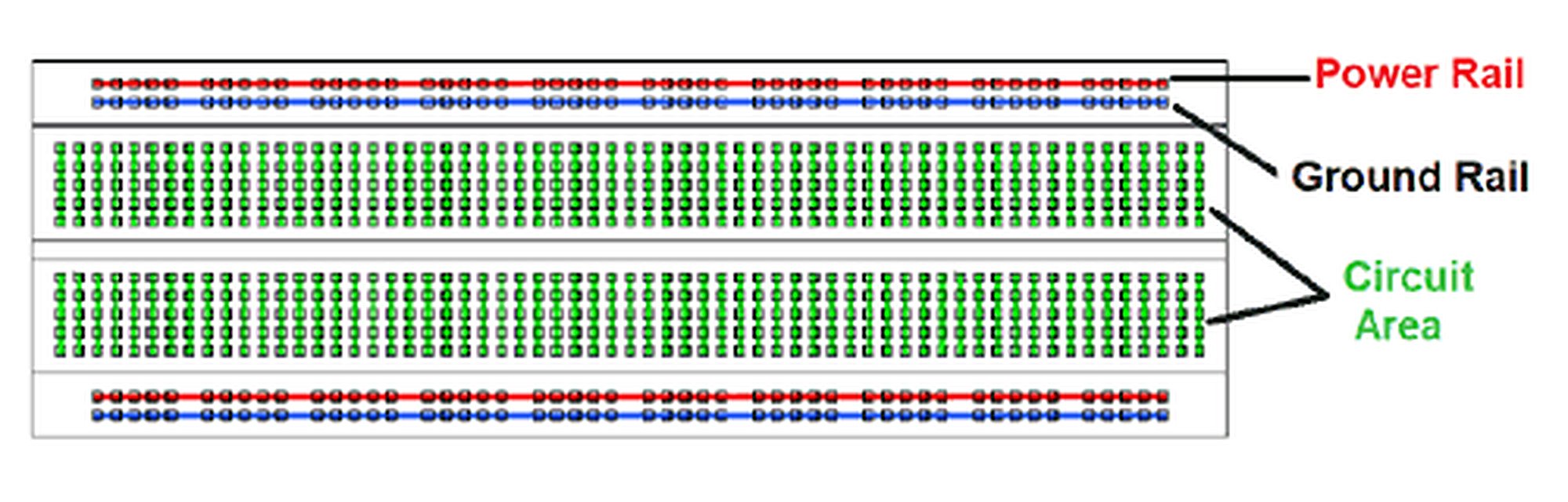

Breadboard thường được chia thành các hàng và cột để giúp bạn dễ dàng kết nối các linh kiện. Dưới đây là cách xác định các phần của breadboard:

Hàng ngang: Các hàng ngang ở giữa breadboard thường được sử dụng để kết nối các linh kiện như điện trở, LED, v.v. Mỗi hàng ngang có khoảng 5 lỗ cắm.
Cột dọc: Các cột dọc nằm ở hai bên của breadboard thường được sử dụng để cung cấp nguồn điện (+) và đất (-). Thông thường, cột dọc bên trái là nguồn (+) và bên phải là đất (-).

Hãy nhớ rằng các chân trong cùng một hàng ngang được kết nối với nhau, trong khi các chân trong cột dọc không được kết nối với nhau.

3. Hướng dẫn kết nối các linh kiện

Dưới đây là các bước cụ thể để kết nối linh kiện trên breadboard:

Bước 1: Đặt breadboard trên bàn làm việc.
Bước 2: Kết nối nguồn điện. Sử dụng dây jumper để kết nối từ nguồn (+) đến cột dọc bên trái của breadboard.
Bước 3: Kết nối đất. Sử dụng dây jumper để kết nối từ nguồn (-) đến cột dọc bên phải của breadboard.
Bước 4: Kết nối LED. Đặt LED vào hàng ngang, chân dài (anode) của LED kết nối với cột dọc (+) và chân ngắn (cathode) kết nối với một chân của điện trở.
Bước 5: Kết nối điện trở. Kết nối chân còn lại của điện trở với cột dọc (-).

Dưới đây là một ví dụ mã nguồn để mô phỏng việc điều khiển LED bằng Arduino:


void setup() {
    pinMode(LED_BUILTIN, OUTPUT); // Đặt chân LED là OUTPUT
}

void loop() {
    digitalWrite(LED_BUILTIN, HIGH); // Bật LED
    delay(1000);                     // Đợi 1 giây
    digitalWrite(LED_BUILTIN, LOW);  // Tắt LED
    delay(1000);                     // Đợi 1 giây
}

4. Kiểm tra kết nối

Sau khi đã kết nối tất cả các linh kiện, bước tiếp theo là kiểm tra kết nối để đảm bảo rằng mạch được kết nối chính xác. Bạn có thể thực hiện các bước sau:

Kiểm tra xem các linh kiện đã được cắm đúng vào breadboard chưa.
Đảm bảo rằng các chân của LED được kết nối đúng cách (anode với nguồn (+) và cathode với điện trở).
Kiểm tra các dây jumper để đảm bảo không có kết nối lỏng lẻo.

Lưu ý: Trước khi cấp điện cho mạch, hãy chắc chắn rằng mọi thứ đã được kết nối đúng cách để tránh hỏng hóc linh kiện.

5. Các lỗi thường gặp và cách khắc phục

Dưới đây là một số lỗi thường gặp khi dựng mạch trên breadboard và cách khắc phục:

LED không sáng: Kiểm tra xem LED đã được kết nối đúng cách chưa. Đảm bảo rằng nguồn điện được cấp đầy đủ.
Dây jumper bị lỏng: Kiểm tra các kết nối của dây jumper. Đảm bảo rằng chúng đã được cắm chặt vào breadboard.
Điện trở không được kết nối đúng cách: Kiểm tra cách kết nối của điện trở với LED và nguồn.

Tip: Nếu bạn không chắc chắn về cách kết nối, hãy tham khảo sơ đồ mạch hoặc tìm kiếm các hướng dẫn trực tuyến để có thêm thông tin.

Với hướng dẫn trên, bạn đã có thể dựng một mạch thử nghiệm đơn giản trên breadboard. Hãy thực hành nhiều hơn để làm quen với các linh kiện và cách kết nối chúng!
