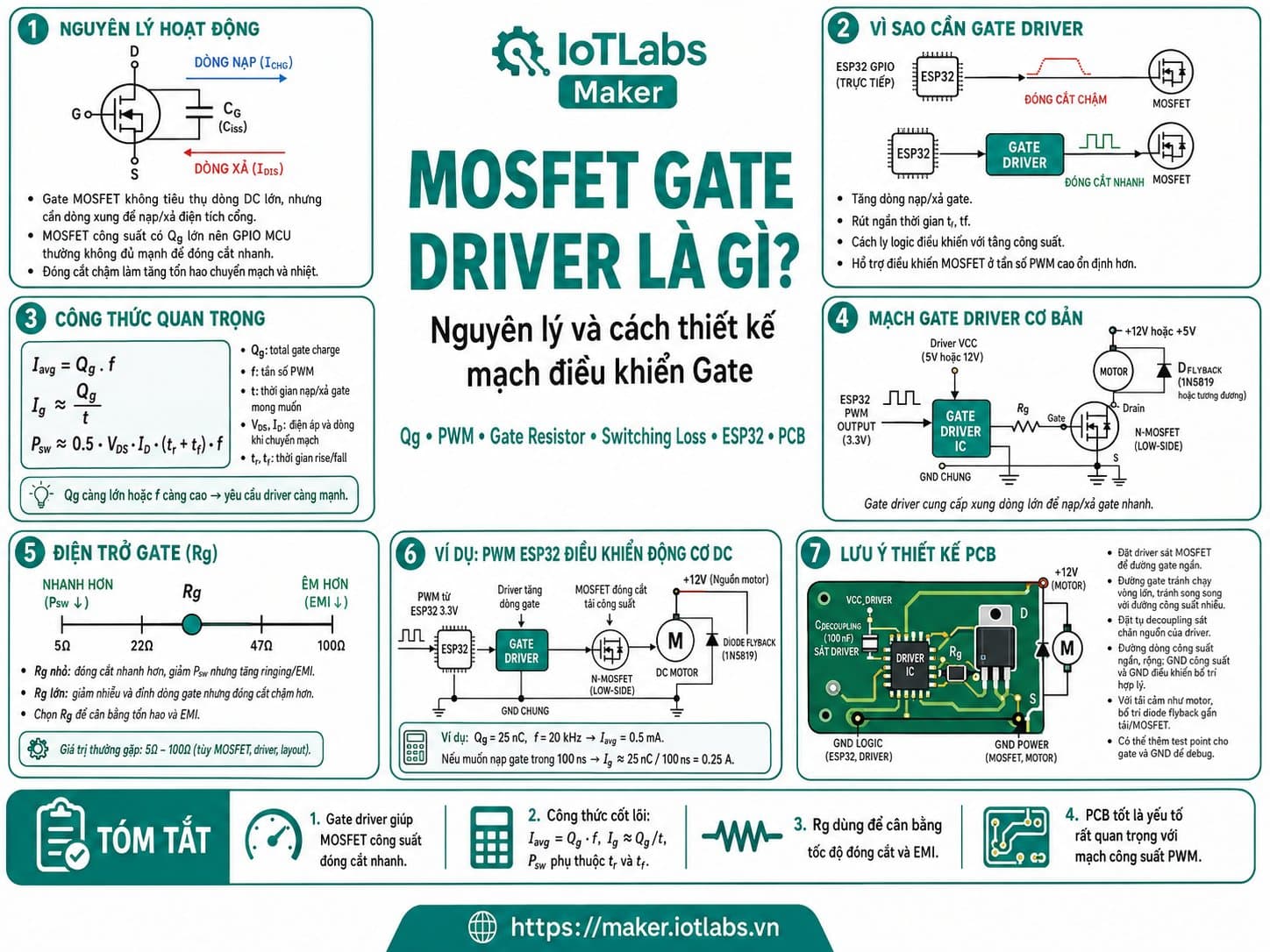

MOSFET Gate Driver là gì? Nguyên lý và cách thiết kế mạch điều khiển Gate

Ở các mạch MOSFET low-side đơn giản, GPIO của ESP32, STM32 hoặc Arduino có thể nối tới Gate thông qua một điện trở nhỏ:

GPIO ── RG ── Gate MOSFET

Cách này hoạt động tốt khi MOSFET nhỏ, tần số đóng cắt thấp và tải không quá lớn.

Tuy nhiên khi điều khiển motor bằng PWM, MOSFET công suất lớn hoặc các mạch nguồn switching, Gate của MOSFET phải được nạp và xả điện tích rất nhanh.

GPIO của MCU thường không được tối ưu để tạo dòng xung lớn cho Gate.

Khi Gate được nạp quá chậm, MOSFET mất nhiều thời gian chuyển giữa OFF và ON. Trong khoảng chuyển tiếp, MOSFET đồng thời có:

VDS cao
+
ID cao

làm công suất tiêu tán tăng:

\[ P=V_{DS}\times I_D \]

MOSFET có thể nóng hơn dù RDS(on) của nó rất thấp.

Đây là lý do MOSFET Gate Driver được sử dụng.

1. MOSFET Gate Driver là gì?

Gate driver là tầng mạch nằm giữa tín hiệu điều khiển và Gate MOSFET.

MCU PWM
   │
   ▼
Gate Driver
   │
   ▼
MOSFET
   │
   ▼
Load

Nhiệm vụ chính của gate driver là cung cấp dòng tức thời đủ lớn để:

Nạp Gate nhanh khi ON
Xả Gate nhanh khi OFF

Gate driver không trực tiếp mang dòng motor hoặc dòng tải.

Dòng tải vẫn chạy:

Power
 │
Load
 │
MOSFET
 │
GND

Driver chỉ điều khiển Gate.

2. Gate MOSFET không phải đầu vào logic lý tưởng

Ở trạng thái DC, dòng Gate của MOSFET rất nhỏ.

Điều này đôi khi khiến người mới nghĩ:

Gate không tiêu thụ dòng nên GPIO luôn có thể điều khiển trực tiếp.

Thực tế Gate có điện dung.

Có thể hình dung gần đúng:

GPIO
 │
 ▼
[ Gate Capacitor ]
 │
MOSFET

Mỗi lần MOSFET bật:

Gate phải được nạp

Mỗi lần MOSFET tắt:

Gate phải được xả

Dòng Gate chủ yếu xuất hiện trong quá trình chuyển trạng thái.

3. Gate Charge là gì?

Datasheet MOSFET thường có thông số:

Qg

hay:

Total Gate Charge

đơn vị:

nC

Ví dụ:

Qg = 30 nC

có nghĩa driver phải chuyển khoảng 30 nanocoulomb điện tích để đưa Gate qua quá trình switching theo điều kiện datasheet.

MOSFET càng lớn thường có:

RDS(on) thấp

nhưng thường đi kèm:

Qg lớn hơn

Do đó không nên chọn MOSFET chỉ dựa vào RDS(on).

4. Dòng Gate trung bình

Dòng trung bình cần để charge Gate có thể ước lượng:

\[ I_{AVG}=Q_g\times f \]

Ví dụ:

Qg = 30 nC
f = 20 kHz

Ta có:

\[ I_{AVG}=30\times10^{-9}\times20000 \]

\[ I_{AVG}=0.6mA \]

Con số này khá nhỏ.

Nhưng vấn đề chính không phải dòng trung bình mà là dòng peak trong thời gian switching rất ngắn.

5. Dòng Gate tức thời

Giả sử muốn chuyển 30 nC trong:

200 ns

dòng trung bình trong khoảng chuyển trạng thái gần đúng:

\[ I_G\approx\frac{Q_g}{t} \]

\[ I_G=\frac{30nC}{200ns} \]

\[ I_G\approx150mA \]

GPIO MCU thường không được thiết kế để source hoặc sink những xung dòng lớn như gate driver chuyên dụng.

Một gate driver có thể cung cấp:

±0.5 A
±1 A
±2 A

hoặc cao hơn tùy IC.

Đây là dòng xung ngắn, không phải dòng liên tục.

6. Miller Plateau

Trong quá trình MOSFET chuyển trạng thái, Gate voltage không tăng đều.

Một vùng quan trọng gọi là:

Miller Plateau

Trong giai đoạn này:

• Gate voltage thay đổi ít.
• Drain voltage thay đổi mạnh.
• Gate charge vẫn tiếp tục được nạp.

Có thể hình dung:

VGS
 │
 │                 ________
 │                /
 │       ________/
 │      /
 │_____/
 │
 └──────────────── Time
        ↑
   Miller Plateau

Thời gian đi qua Miller plateau ảnh hưởng trực tiếp đến tốc độ thay đổi VDS.

Driver càng có khả năng cấp/xả Gate tốt, thời gian switching càng được kiểm soát tốt hơn.

7. Tại sao switching chậm làm MOSFET nóng?

Khi MOSFET OFF:

ID ≈ 0

nên tổn hao thấp.

Khi MOSFET ON hoàn toàn:

VDS ≈ I × RDS(on)

cũng tương đối thấp.

Nhưng trong thời gian chuyển:

VDS vẫn cao
ID đã tăng

nên:

\[ P=V_{DS}I_D \]

có thể lớn.

Switching loss gần đúng:

\[ P_{SW}\approx\frac{1}{2}V_{DS}I_D(t_r+t_f)f \]

Tần số PWM càng cao thì switching loss càng đáng chú ý.

8. Khi nào GPIO có thể điều khiển MOSFET trực tiếp?

Không phải mạch nào cũng cần gate driver.

GPIO trực tiếp thường đủ khi:

• MOSFET logic-level.
• Qg nhỏ.
• Relay chỉ ON/OFF.
• PWM tần số thấp.
• Dòng tải nhỏ.
• Thermal còn nhiều margin.

Ví dụ relay đóng vài lần mỗi phút:

GPIO
 │
47Ω
 │
MOSFET Gate

thường không cần gate driver chuyên dụng.

9. Khi nào nên dùng Gate Driver?

Gate driver đáng cân nhắc khi:

• Motor PWM.
• MOSFET công suất lớn.
• Gate charge lớn.
• PWM hàng chục kHz.
• Switching loss cao.
• MOSFET nóng dù RDS(on) thấp.
• Half-Bridge.
• H-Bridge.
• Buck converter.
• Cần kiểm soát rise/fall time tốt.

10. Gate Resistor

Gate driver thường không nối Gate trực tiếp mà qua:

RG

Schematic:

MCU
 │
Gate Driver
 │
RG
 │
Gate MOSFET

Gate resistor giúp:

• Giới hạn dòng Gate peak.
• Giảm ringing.
• Giảm EMI.
• Kiểm soát tốc độ ON/OFF.
• Giảm nguy cơ oscillation.

11. Gate Resistor quá nhỏ

Nếu:

RG ≈ 0Ω

Gate chuyển rất nhanh.

Ưu điểm:

Switching loss giảm

nhưng có thể làm tăng:

• Ringing.
• EMI.
• Drain overshoot.
• Ground bounce.

Do đó "nhanh nhất có thể" không phải lúc nào cũng là thiết kế tốt nhất.

12. Gate Resistor quá lớn

Nếu RG quá lớn:

Gate charge chậm

MOSFET nằm lâu trong vùng switching.

Kết quả:

Switching loss tăng
MOSFET nóng hơn

Gate resistor vì vậy là một điểm cân bằng giữa:

Efficiency
↔
EMI

13. Ước lượng Gate Resistor

Trong mô hình đơn giản:

\[ I_G\approx\frac{V_{DRV}-V_{PLATEAU}}{R_{TOTAL}} \]

Trong đó:

RTOTAL =
RG external
+ driver output resistance
+ MOSFET internal gate resistance

Ví dụ:

Driver = 10 V
Miller plateau ≈ 4 V
Target gate current ≈ 300 mA

Ta cần tổng resistance gần:

\[ R=\frac{10-4}{0.3} \]

\[ R\approx20\Omega \]

Nếu driver và MOSFET đã đóng góp khoảng 5 Ω thì resistor ngoài có thể bắt đầu thử ở khoảng:

15 Ω

sau đó đo waveform thực tế.

14. Gate Pull-Down

Low-side N-MOSFET nên có:

Gate ── RPD ── GND

Mục tiêu:

MCU reset
GPIO floating
→ MOSFET vẫn OFF

Các giá trị thường dùng trong mạch thông thường:

10 kΩ
47 kΩ
100 kΩ

Giá trị cuối cùng phụ thuộc:

• Leakage.
• Noise.
• Switching speed.
• Power consumption.

15. Schematic Low-Side Driver cơ bản

                    +VLOAD
                       │
                      LOAD
                       │
                     Drain
MCU ──► DRIVER ─RG── Gate Q1
                       │
                     Source
                       │
                      GND

Gate ── RPD ── GND

Nếu tải là relay hoặc solenoid:

Flyback diode

hoặc clamp phù hợp vẫn cần được đặt ở tải.

Gate driver không thay thế flyback protection.

16. Decoupling cho Gate Driver

Gate driver tạo dòng xung lớn trong thời gian rất ngắn.

Nguồn driver phải có local decoupling tốt.

Topology:

VDRV
 │
 ├── 100 nF
 │
 ├── capacitor bổ sung theo datasheet
 │
Gate Driver

Capacitor cần đặt:

Càng gần chân VDD và GND của driver càng tốt.

Nếu capacitor nằm xa:

Driver → trace dài → capacitor

parasitic inductance làm giảm khả năng cấp dòng Gate nhanh.

17. Chọn điện áp Driver

MOSFET phải được điều khiển tại mức VGS phù hợp.

Ví dụ MOSFET có:

RDS(on) được đảm bảo @ VGS = 10 V

thì driver 10–12 V có thể phù hợp.

MOSFET logic-level có thể được đặc tả tại:

4.5 V
2.5 V

tùy loại.

Không nên vượt:

VGS(max)

của MOSFET.

18. Gate Driver Low-Side và High-Side

Low-Side Driver

MOSFET Source gần GND:

LOAD
 │
N-MOSFET
 │
GND

Gate driver chỉ cần tạo voltage so với GND.

Đây là loại đơn giản nhất.

High-Side Driver

MOSFET nằm trên rail dương:

+V
 │
N-MOSFET
 │
LOAD
 │
GND

Khi Source tăng gần +V, Gate phải cao hơn Source để giữ VGS đủ lớn.

Do đó cần:

• Bootstrap.
• Charge pump.
• High-side driver chuyên dụng.

19. Gate Driver trong H-Bridge

H-Bridge có:

High-Side MOSFET × 2
Low-Side MOSFET × 2

Driver phải điều khiển nhiều Gate với timing chính xác.

Một vấn đề quan trọng là:

Shoot-Through

Nếu MOSFET high-side và low-side cùng nhánh bật đồng thời:

+V
 │
MOSFET ON
 │
MOSFET ON
 │
GND

nguồn gần như bị short.

Driver H-Bridge thường hỗ trợ:

Dead Time

hoặc các cơ chế chống shoot-through.

20. Công suất tiêu thụ của Gate Driver

Năng lượng để charge Gate gần đúng:

\[ E_G\approx Q_gV_{DRV} \]

Công suất:

\[ P_G\approx Q_gV_{DRV}f \]

Ví dụ:

Qg = 35 nC
VDRV = 10 V
f = 20 kHz

Ta có:

\[ P_G=35nC\times10\times20000 \]

\[ P_G\approx7mW \]

Công suất trung bình nhỏ, nhưng dòng peak vẫn có thể hàng trăm mA.

21. Ví dụ thiết kế Motor 12 V

Giả sử:

VMOTOR = 12 V
Motor current = 5 A
PWM = 20 kHz
Qg MOSFET = 35 nC

MOSFET được đặc tả RDS(on) thấp ở:

VGS = 10 V

Ta chọn gate driver:

VDRV ≈ 10 V
Peak source/sink current ≥ vài trăm mA

Nếu muốn charge Gate gần:

200 ns

ước lượng:

\[ I_G\approx\frac{35nC}{200ns} \]

\[ I_G\approx175mA \]

Một driver ±0.5 A sẽ có margin tốt hơn GPIO trực tiếp.

Gate resistor có thể bắt đầu thử trong vùng:

10–33 Ω

rồi đo:

• Gate waveform.
• Drain overshoot.
• MOSFET temperature.
• EMI.

Không nên chốt RG chỉ bằng công thức mà không kiểm tra thực tế.

22. Layout PCB quan trọng hơn nhiều khi có Gate Driver

Một schematic đúng nhưng layout kém vẫn có thể gây:

• Ringing.
• MOSFET tự bật.
• Driver nóng.
• EMI.
• Gate overshoot.

Ba vòng quan trọng cần giữ nhỏ:

Driver → Gate → Source → Driver

Power → Load → MOSFET → Power return

và nếu có:

Flyback / recirculation loop

23. Đặt Driver gần MOSFET

Layout tốt:

[DRIVER] ─ RG ─ [MOSFET]

Layout kém:

[DRIVER] ───────────── 100 mm ─────── [MOSFET]

Gate trace dài có thêm:

• Inductance.
• Capacitance.
• Khả năng bắt nhiễu.

Gate driver nên đặt sát MOSFET công suất.

24. Gate Resistor đặt gần Gate

Ưu tiên:

Driver ───── RG ─ Gate

với RG nằm gần chân Gate.

Điều này giúp resistor damping ngay tại node Gate.

25. Source Return của Driver

Driver cần tham chiếu chính xác tới Source MOSFET.

Nếu dòng 5–10 A chạy qua một đoạn copper Source rồi driver lấy GND ở phía xa:

Voltage drop trên copper

có thể làm VGS thực tế sai lệch.

Trong thiết kế công suất cao có thể dùng:

Kelvin Source

để tách đường source-sense của driver khỏi đường dòng tải.

26. Tránh Gate Trace gần Drain

Drain thường là:

Switch Node

có:

dv/dt cao

Gate trace chạy song song Drain có thể bị coupling qua parasitic capacitance.

Kết quả có thể là:

Gate spike

hoặc MOSFET bật ngoài ý muốn.

27. Turn-On và Turn-Off khác tốc độ

Một số thiết kế muốn:

Turn-ON chậm hơn
Turn-OFF nhanh hơn

Có thể dùng:

Resistor + diode

để tạo hai đường Gate khác nhau.

Ví dụ khái niệm:

Driver
  │
  ├── RON ───── Gate
  │
  └── Diode + ROFF ─ Gate

Kỹ thuật này hữu ích khi cần tối ưu đồng thời EMI và khả năng tắt nhanh.

28. Những lỗi thường gặp

Chọn driver chỉ theo dòng Peak

Cần kiểm tra thêm:

• Supply voltage.
• Input logic.
• Propagation delay.
• UVLO.
• High-side capability.
• Package.

Không có capacitor sát driver

Driver có dòng peak nhưng nguồn local không đáp ứng được.

Gate resistor quá lớn

MOSFET nóng khi PWM.

Gate resistor quá nhỏ

Ringing và EMI tăng.

Driver đặt xa MOSFET

Gate loop có inductance lớn.

Không có pull-down

MOSFET có thể bật lúc boot.

VGS vượt maximum

Gate oxide có thể hỏng.

Chỉ quan tâm RDS(on)

Bỏ qua Qg và switching loss.

Dùng driver mạnh nhưng PCB yếu

MOSFET chuyển rất nhanh làm overshoot và EMI nghiêm trọng hơn.

29. Checklist chọn Gate Driver

• [ ] Low-side hay high-side?
• [ ] Điện áp VDRV phù hợp MOSFET.
• [ ] Logic input tương thích MCU 3.3 V.
• [ ] Peak source current phù hợp.
• [ ] Peak sink current phù hợp.
• [ ] Propagation delay phù hợp PWM.
• [ ] Có UVLO nếu ứng dụng cần.
• [ ] High-side bootstrap/charge pump nếu cần.
• [ ] Package tản nhiệt phù hợp.
• [ ] Driver frequency phù hợp.

30. Checklist MOSFET

• [ ] VDS đủ margin.
• [ ] RDS(on) ở VGS thực tế.
• [ ] Qg không quá lớn.
• [ ] Qgd/Miller charge được kiểm tra.
• [ ] VGS(max) không bị vượt.
• [ ] Thermal phù hợp.
• [ ] SOA phù hợp.
• [ ] Body diode phù hợp tải.

31. Checklist PCB

• [ ] Driver sát MOSFET.
• [ ] RG sát Gate.
• [ ] Pull-down sát Gate.
• [ ] Decoupling sát driver.
• [ ] Gate loop nhỏ.
• [ ] Power loop nhỏ.
• [ ] Source return tốt.
• [ ] Gate tránh switch node.
• [ ] Drain copper đủ dòng.
• [ ] Source copper đủ dòng.
• [ ] Có test point Gate/Drain/GND nếu cần debug.

32. Kiểm tra bằng Oscilloscope

Khi PWM nên quan sát ít nhất:

CH1 → Gate
CH2 → Drain

Kiểm tra:

• VGS có đạt mức mong muốn không.
• Rise/fall time.
• Miller plateau.
• Gate ringing.
• Drain overshoot.
• Switching frequency.

Nếu Gate xuất hiện:

VGS > VGS(max)

hoặc ringing mạnh, phải sửa thiết kế.

33. Đo nhiệt MOSFET

MOSFET nóng có thể do:

RDS(on) cao

hoặc:

Switching quá chậm

hoặc cả hai.

Nếu MOSFET:

mát khi ON 100%

nhưng:

nóng khi PWM

thì switching loss và Gate drive là những yếu tố cần kiểm tra đầu tiên.

34. Khi nào Gate Driver không cần thiết?

Không nên thêm IC chỉ vì MOSFET có Gate.

Ví dụ:

ESP32
↓
MOSFET nhỏ
↓
Relay 12 V
↓
ON/OFF vài lần mỗi phút

GPIO trực tiếp qua RG và pull-down thường đủ nếu MOSFET logic-level phù hợp.

Gate driver trở nên đáng giá khi:

Power ↑
Frequency ↑
Qg ↑

35. Ứng dụng thực tế

Gate driver được sử dụng trong:

• Motor PWM.
• Robot.
• Pump controller.
• Solenoid PWM.
• LED công suất.
• H-Bridge.
• Half-Bridge.
• Buck converter.
• Boost converter.
• Synchronous converter.
• Battery power stage.

Điểm chung là MOSFET phải chuyển trạng thái nhanh và có kiểm soát.

36. Công thức cần nhớ

Dòng Gate trung bình

\[ I_{AVG}=Q_gf \]

Dòng để nạp Gate trong thời gian mong muốn

\[ I_G\approx\frac{Q_g}{t} \]

Năng lượng Gate mỗi chu kỳ

\[ E_G\approx Q_gV_{DRV} \]

Gate-drive power

\[ P_G\approx Q_gV_{DRV}f \]

Switching loss gần đúng

\[ P_{SW}\approx\frac{1}{2}V_{DS}I_D(t_r+t_f)f \]

Conduction loss

\[ P_{COND}=I_D^2R_{DS(on)} \]

37. Tóm tắt thiết kế

Một hệ thống low-side PWM hoàn chỉnh:

MCU PWM
   │
   ▼
Gate Driver
   │
   ▼
Gate Resistor
   │
   ▼
N-MOSFET
   │
   ▼
Motor / Load

Kèm theo:

Gate Pull-Down
Driver Decoupling
Flyback / Clamp nếu tải cảm ứng
Power Decoupling
PCB Power Loop ngắn

Nguyên tắc lựa chọn:

MOSFET nhỏ + switching chậm
→ GPIO có thể đủ

MOSFET lớn + PWM nhanh
→ Gate Driver nên được cân nhắc

38. Kết luận

Gate của MOSFET gần như không tiêu thụ dòng liên tục, nhưng nó phải được nạp và xả điện tích mỗi lần đóng cắt.

Thông số quan trọng nhất để hiểu quá trình này là:

Gate Charge – Qg

Nếu GPIO không thể charge Gate đủ nhanh, MOSFET mất nhiều thời gian trong vùng chuyển tiếp:

VDS cao
+
ID cao

làm switching loss và nhiệt độ tăng.

Gate driver giải quyết vấn đề bằng cách cung cấp dòng source/sink lớn trong khoảng thời gian rất ngắn.

Một thiết kế tốt cần cân bằng:

Switching nhanh
↔
EMI và ringing

thông qua:

• Gate driver phù hợp.
• Gate resistor.
• Pull-down.
• Decoupling.
• Layout PCB.

Cần đặc biệt nhớ rằng driver mạnh không thể sửa một PCB layout kém. Driver, MOSFET và đường PCB phải được xem như một hệ thống duy nhất.

Với motor PWM, H-Bridge và nguồn switching, đây là một trong những kiến thức quan trọng nhất để chuyển từ mạch MOSFET đơn giản sang thiết kế power electronics thực tế.
