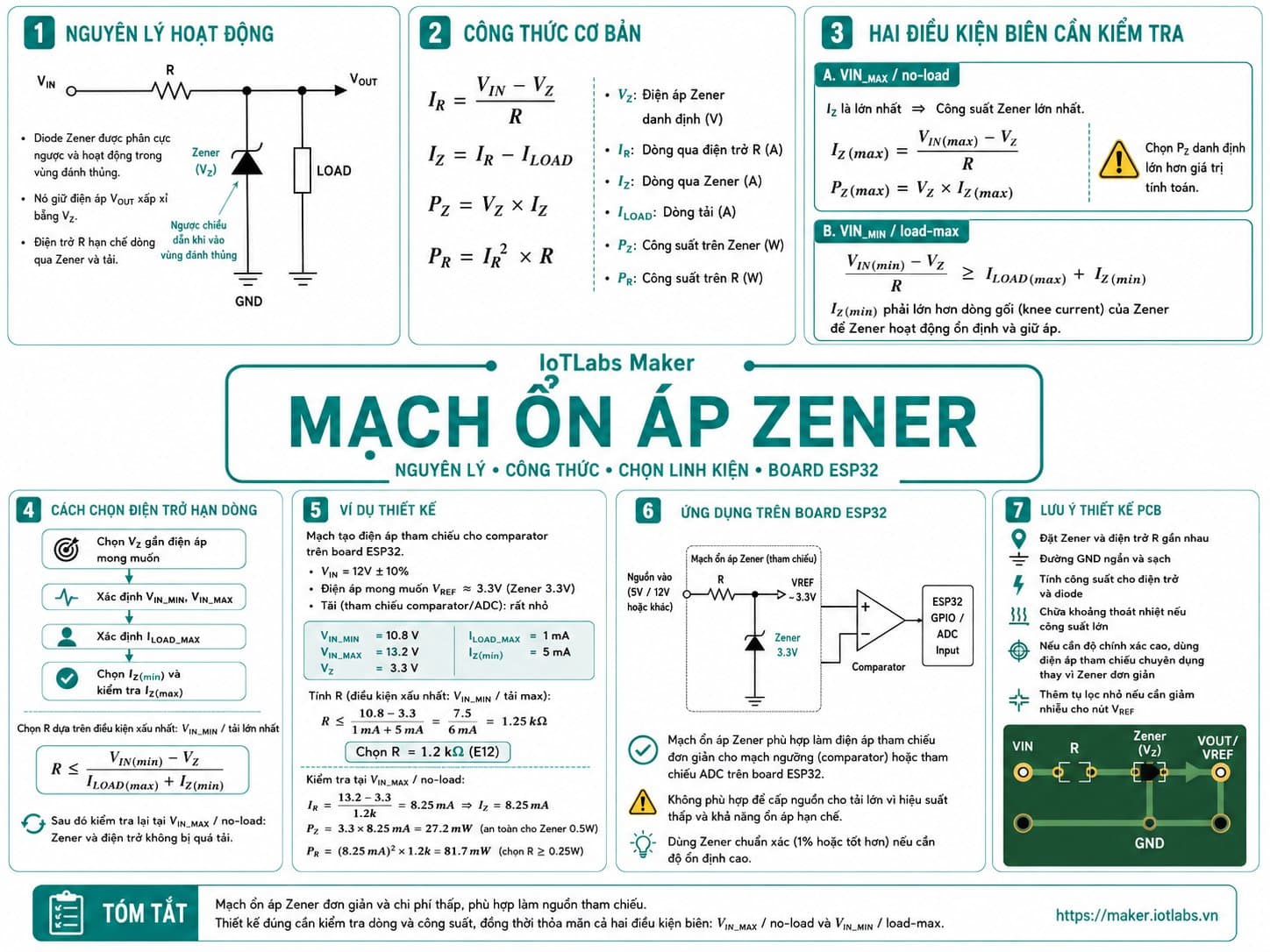

Mạch ổn áp Zener: Nguyên lý, công thức và cách chọn linh kiện

Diode Zener là một trong những linh kiện cơ bản nhất được sử dụng để tạo điện áp tham chiếu, giới hạn điện áp và xây dựng các mạch ổn áp đơn giản.

Khác với diode thông thường chủ yếu làm việc ở trạng thái phân cực thuận, Zener diode được thiết kế để hoạt động có kiểm soát trong vùng đánh thủng khi phân cực nghịch.

Khi điện áp ngược đạt đến một mức nhất định gọi là:

Zener Voltage

hay:

VZ

điện áp trên diode sẽ được giữ tương đối ổn định trong một khoảng dòng làm việc nhất định.

Nhờ đặc tính này, chỉ với:

1 điện trở
+
1 Zener diode

chúng ta có thể tạo một mạch ổn áp đơn giản:

VIN
 │
 R
 │
 ├──── VOUT
 │
 ZENER
 │
GND

Mạch Zener thường được sử dụng trong:

• Tạo điện áp tham chiếu.
• Giảm một rail nguồn xuống mức thấp hơn cho tải rất nhỏ.
• Bias comparator.
• Bias op-amp.
• Reference cho transistor.
• Mạch phát hiện điện áp.
• Mạch bảo vệ đơn giản.
• Sensor interface.
• Mạch analog.
• Prototype và mạch học tập.

Tuy nhiên Zener regulator không phải là giải pháp thay thế cho LDO hoặc Buck Converter trong mọi trường hợp.

Để sử dụng đúng cần hiểu:

• Zener hoạt động như thế nào.
• Vì sao phải có điện trở nối tiếp.
• Cách tính dòng điện trở.
• Cách tính dòng Zener.
• Ảnh hưởng của tải.
• Công suất tiêu tán.
• Sai số điện áp Zener.
• Dynamic resistance.
• Nhiệt độ.
• Cách bố trí PCB.

1. Diode Zener là gì?

Zener diode là một diode được thiết kế để có thể hoạt động ổn định trong vùng breakdown khi bị phân cực nghịch.

Symbol có thể hình dung:

        Zener
A ─────|<|──── K

Trong ứng dụng ổn áp, Zener thường được mắc ngược:

VOUT
 │
 K
 ZENER
 A
 │
GND

Trong đó:

• K: Cathode.
• A: Anode.

Cathode nối về phía điện áp dương.

Anode nối về GND.

2. Diode thường và Zener khác nhau thế nào?

Diode thông thường

Thường được sử dụng ở trạng thái:

Forward Bias

Ví dụ:

Anode > Cathode

diode dẫn.

Khi phân cực nghịch, diode thông thường được thiết kế để:

không dẫn

trong vùng điện áp làm việc.

Zener diode

Zener được thiết kế để sử dụng vùng:

Reverse Breakdown

một cách có kiểm soát.

Khi điện áp ngược đạt:

VZ

dòng Zener tăng lên trong khi điện áp trên diode thay đổi tương đối ít.

3. Đặc tuyến Zener

Có thể hình dung:

Current
   │
   │                         /
   │                        /
   │                       /
───┼──────────────────────────── Voltage
   │
   │
   │
   │      │
   │      │ Reverse breakdown
   │      │
   │      │
   └──────┘
          -VZ

Trong vùng breakdown:

Điện áp ≈ VZ

trong khi dòng có thể thay đổi trong một khoảng tương đối lớn.

Đây là cơ sở để tạo mạch ổn áp.

4. Mạch ổn áp Zener cơ bản

Schematic:

               RS
VIN ─────────/\/\/\─────┬──── VOUT
                        │
                        │
                       ZD1
                        │
                        │
                       GND

ZD1 được mắc phân cực nghịch.

Nếu:

VIN > VZ

và có đủ dòng qua RS, Zener đi vào vùng breakdown.

Khi đó:

VOUT ≈ VZ

5. Vì sao bắt buộc phải có điện trở RS?

Không được nối trực tiếp:

VIN ─── Zener ─── GND

khi VIN lớn hơn VZ.

Khi Zener breakdown, điện trở động của diode tương đối thấp.

Nếu không có điện trở giới hạn dòng:

VIN
 │
 ▼
Zener
 │
 ▼
GND

dòng có thể tăng rất lớn.

Kết quả:

• Zener quá nhiệt.
• Nguồn bị quá tải.
• Diode hỏng.
• PCB nóng.
• Có thể gây short nguồn.

Do đó RS là một thành phần bắt buộc của Zener shunt regulator cơ bản.

6. Vai trò của điện trở RS

RS có ba nhiệm vụ chính:

1. Hạn chế dòng tổng. 2. Tạo sụt áp giữa VIN và VOUT. 3. Phân phối dòng giữa Zener và tải.

Dòng qua RS:

\[ I_R=\frac{V_{IN}-V_Z}{R_S} \]

Dòng này được chia thành:

IR
 │
 ├── IZ
 │
 └── IL

Do đó:

\[ I_R=I_Z+I_L \]

7. Các dòng điện trong mạch

Schematic có tải:

                 RS
VIN ──────────/\/\/\──────┬──── VOUT
                          │
                ┌─────────┴─────────┐
                │                   │
               ZD1                 LOAD
                │                   │
                │                   │
               GND                 GND

Ta có:

• IR: dòng qua điện trở.
• IZ: dòng qua Zener.
• IL: dòng tải.

Quan hệ:

\[ I_R=I_Z+I_L \]

Đây là công thức quan trọng nhất khi thiết kế Zener regulator.

8. Khi không có tải

Nếu:

IL = 0

thì:

\[ I_Z=I_R \]

Toàn bộ dòng qua điện trở chạy vào Zener.

Đây thường là trạng thái làm Zener nóng nhất.

Do đó khi tính công suất Zener cần đặc biệt kiểm tra trường hợp:

VIN cao nhất
+
Load thấp nhất

9. Khi có tải

Khi tải tiêu thụ dòng:

IL > 0

dòng qua Zener giảm:

\[ I_Z=I_R-I_L \]

Ví dụ:

IR = 20 mA
IL = 10 mA

thì:

IZ = 10 mA

10. Khi tải tăng quá lớn

Nếu:

IL tăng

thì:

IZ giảm

Đến một thời điểm:

IZ

giảm xuống dưới dòng cần thiết để Zener duy trì vùng regulation.

Lúc đó:

VOUT < VZ

và mạch không còn ổn áp tốt.

11. Diagram hoạt động

VIN
 │
 ▼
┌────────────────┐
│ Series Resistor│
│      RS        │
└───────┬────────┘
        │ IR
        ▼
      VOUT
        │
   ┌────┴─────┐
   │          │
   ▼          ▼
 Zener       Load
   │ IZ       │ IL
   │          │
   └────┬─────┘
        │
       GND

Với:

IR = IZ + IL

12. Công thức điện trở giới hạn dòng

Nếu đã biết dòng mong muốn:

\[ R_S=\frac{V_{IN}-V_Z}{I_R} \]

và:

\[ I_R=I_Z+I_L \]

suy ra:

\[ R_S= \frac{V_{IN}-V_Z} {I_Z+I_L} \]

Đây là công thức cơ bản để tính RS.

13. Ví dụ đơn giản

Giả sử:

VIN = 12 V
VZ  = 5.1 V

Tải cần:

IL = 10 mA

Ta muốn Zener vẫn có:

IZ = 5 mA

Tổng dòng:

IR = 10 mA + 5 mA

IR = 15 mA

Điện trở:

\[ R_S=\frac{12-5.1}{0.015} \]

RS = 460 Ω

Có thể chọn giá trị tiêu chuẩn gần đó:

470 Ω

14. Tính lại với điện trở 470 Ω

Dòng thực tế:

\[ I_R=\frac{12-5.1}{470} \]

IR ≈ 14.68 mA

Nếu tải:

IL = 10 mA

thì:

IZ ≈ 4.68 mA

Nếu diode được thiết kế để hoạt động tốt tại dòng này thì VOUT sẽ gần 5.1 V.

Phải kiểm tra datasheet để biết đặc tính thực tế.

15. Không nên chỉ thiết kế tại VIN danh định

Ví dụ nguồn ghi:

12 V

không có nghĩa là lúc nào cũng chính xác 12.000 V.

Nguồn có thể nằm trong khoảng:

VIN_MIN → VIN_MAX

Ví dụ:

10.5 V → 14 V

Nếu chỉ tính tại 12 V, mạch có thể:

• Mất regulation khi VIN thấp.
• Quá nóng khi VIN cao.

16. Hai trường hợp bắt buộc phải kiểm tra

Trường hợp 1: VIN thấp nhất + tải lớn nhất

Đây là trường hợp:

IZ nhỏ nhất

Cần đảm bảo:

IZ ≥ IZ_MIN

để Zener vẫn còn trong vùng regulation mong muốn.

Trường hợp 2: VIN cao nhất + tải nhỏ nhất

Đây là trường hợp:

IZ lớn nhất

Cần đảm bảo:

IZ ≤ IZ_MAX

và không vượt công suất diode.

17. Công thức chọn RS theo worst case thấp áp

Để vẫn giữ Zener hoạt động khi:

VIN = VIN_MIN
IL = IL_MAX

ta cần:

\[ R_S\leq \frac{V_{IN(min)}-V_Z} {I_{L(max)}+I_{Z(min)}} \]

Đây là cách thiết kế thực tế tốt hơn việc chỉ lấy VIN nominal.

18. Ví dụ thiết kế theo khoảng điện áp

Yêu cầu:

VIN = 10.5–14 V
VOUT ≈ 5.1 V
IL_MAX = 10 mA
IZ_MIN = 5 mA

Tại VIN nhỏ nhất:

\[ R_S\leq \frac{10.5-5.1} {0.010+0.005} \]

\[ R_S\leq360\Omega \]

Có thể chọn:

RS = 360 Ω

nếu có giá trị phù hợp trong series điện trở sử dụng.

19. Kiểm tra tại VIN thấp nhất

Với:

VIN = 10.5 V
RS = 360 Ω

Dòng:

\[ I_R=\frac{10.5-5.1}{360} \]

IR = 15 mA

Nếu:

IL = 10 mA

thì:

IZ = 5 mA

đúng theo mục tiêu.

20. Kiểm tra tại VIN cao nhất

Bây giờ:

VIN = 14 V
IL = 0

Dòng Zener gần bằng:

\[ I_Z=\frac{14-5.1}{360} \]

IZ ≈ 24.7 mA

Đây là dòng Zener lớn nhất trong ví dụ.

21. Công suất Zener

Công suất:

\[ P_Z=V_Z\times I_Z \]

Với:

VZ = 5.1 V
IZ = 24.7 mA

ta có:

PZ ≈ 5.1 × 0.0247

PZ ≈ 0.126 W

hay:

126 mW

22. Không chọn Zener sát công suất tối đa

Nếu tính ra:

PZ = 0.48 W

không nên mặc định một diode:

500 mW

là lựa chọn tốt.

Công suất tối đa trong datasheet thường phụ thuộc:

• Nhiệt độ môi trường.
• Package.
• Copper area.
• Junction temperature.
• Điều kiện thử nghiệm.

Nên có thermal margin phù hợp.

23. Dòng Zener tối đa theo công suất

Ước lượng đơn giản:

\[ I_{Z(max)}\approx \frac{P_{Z(max)}}{V_Z} \]

Ví dụ diode:

VZ = 5.1 V
PZ_MAX = 500 mW

lý tưởng:

\[ I_{Z(max)}\approx \frac{0.5}{5.1} \]

≈ 98 mA

Nhưng không nên vận hành liên tục sát mức này mà không xem thermal derating của datasheet.

24. Công suất điện trở RS

Điện trở cũng tiêu tán công suất.

Có thể tính:

\[ P_R=I_R^2R_S \]

hoặc:

\[ P_R= \frac{(V_{IN}-V_Z)^2} {R_S} \]

25. Ví dụ công suất RS

Tại:

VIN = 14 V
VZ  = 5.1 V
RS  = 360 Ω

điện áp trên resistor:

VR = 8.9 V

Công suất:

\[ P_R= \frac{8.9^2}{360} \]

PR ≈ 0.22 W

Một điện trở:

0.25 W

sẽ hoạt động khá sát giới hạn trong ví dụ này.

Thực tế nên cân nhắc:

0.5 W

hoặc thay đổi thiết kế để có thermal margin tốt hơn.

26. Vì sao Zener regulator kém hiệu suất?

Ngay cả khi tải không tiêu thụ dòng:

IL = 0

mạch vẫn có dòng:

VIN → RS → Zener → GND

Năng lượng bị biến thành nhiệt.

Đây là kiểu:

Shunt Regulator

Zener phải "đốt" dòng dư xuống GND để giữ điện áp.

27. So sánh với LDO

Zener:

VIN
 │
R
 │
├── LOAD
│
ZENER
│
GND

LDO:

VIN
 │
LDO
 │
VOUT
 │
LOAD

Zener liên tục tiêu thụ một dòng bias.

LDO điều khiển phần tử nối tiếp để cung cấp dòng theo tải.

Do đó với tải lớn:

LDO

thường phù hợp hơn Zener regulator.

28. So sánh với Buck Converter

Ví dụ:

12 V → 5 V

Nếu tải:

500 mA

Zener regulator sẽ cực kỳ kém hiệu quả và nóng.

Buck converter có thể đạt hiệu suất cao hơn nhiều vì sử dụng switching conversion.

Do đó:

Zener → reference / tải nhỏ
LDO    → tải thấp đến trung bình, cần nguồn sạch
Buck   → giảm áp hiệu suất cao

29. Zener Voltage có chính xác tuyệt đối không?

Không.

Một diode ghi:

5.1 V

không có nghĩa mọi linh kiện đều chính xác:

5.100 V

Zener có:

Tolerance

Ví dụ tùy loại:

±2%
±5%

hoặc giá trị khác.

Phải xem datasheet.

30. Điện áp Zener còn phụ thuộc dòng

Giá trị:

VZ = 5.1 V

thường được datasheet xác định tại một dòng thử:

IZT

Ví dụ:

VZ = 5.1 V @ IZT

Nếu Zener chỉ chạy ở dòng rất nhỏ:

IZ << IZT

điện áp thực tế có thể lệch đáng kể.

31. Knee Current là gì?

Khi bắt đầu đi vào breakdown, đặc tuyến Zener chưa hoàn toàn "phẳng".

Vùng này thường được gọi là:

knee

Dòng quá nhỏ:

IZ thấp

có thể làm điện áp:

VZ

không ổn định như mong đợi.

Vì vậy phải kiểm tra datasheet để biết vùng dòng làm việc phù hợp.

32. Dynamic Resistance là gì?

Zener không phải một nguồn điện áp lý tưởng.

Trong vùng breakdown, nó vẫn có một điện trở động:

rZ

hay:

Zener impedance

Khi dòng thay đổi:

ΔIZ

điện áp cũng thay đổi:

\[ \Delta V_Z\approx r_Z\times\Delta I_Z \]

Vì vậy Zener chỉ giữ:

điện áp gần ổn định

chứ không hoàn toàn cố định.

33. Ví dụ Dynamic Resistance

Giả sử:

rZ = 10 Ω

và dòng thay đổi:

ΔIZ = 10 mA

ta có:

\[ \Delta V_Z\approx10\times0.01 \]

ΔVZ ≈ 0.1 V

Điện áp có thể thay đổi khoảng:

100 mV

chỉ do dòng thay đổi.

Đây là lý do Zener không phải reference chính xác cho mọi ứng dụng.

34. Line Regulation

Nếu VIN thay đổi:

VIN ↑

dòng qua RS tăng.

Phần lớn dòng dư đi qua Zener.

VIN ↑
  │
  ▼
IR ↑
  │
  ▼
IZ ↑

VOUT vẫn gần VZ.

Nhưng do dynamic resistance:

VOUT

vẫn thay đổi một lượng nhỏ.

Khả năng giữ VOUT khi VIN thay đổi gọi là:

Line Regulation

35. Load Regulation

Nếu tải tăng:

IL ↑

thì:

IZ ↓

Zener sẽ cố giữ VOUT gần VZ.

Nhưng khi IZ giảm, VOUT có thể thay đổi.

Khả năng giữ điện áp khi load thay đổi gọi là:

Load Regulation

36. Khi mất regulation

Nếu:

IR < IL

thì không còn đủ dòng cho Zener.

Ta có:

IZ ≈ 0

Lúc này Zener gần như không còn kiểm soát VOUT.

Điện áp sẽ phụ thuộc vào:

• VIN.
• RS.
• Load.

Mạch trở thành gần giống một resistor cấp tải.

37. Tải tối đa gần đúng

Nếu muốn đảm bảo Zener có:

IZ_MIN

thì:

\[ I_{L(max)}= \frac{V_{IN}-V_Z}{R_S} -I_{Z(min)} \]

Công thức này rất hữu ích để xác định:

mạch có thể cấp tối đa bao nhiêu dòng

ở một VIN nhất định.

38. Nhiệt độ ảnh hưởng VZ

Điện áp Zener thay đổi theo nhiệt độ.

Thông thường:

• Zener điện áp thấp có xu hướng temperature coefficient âm.
• Zener điện áp cao hơn có xu hướng coefficient dương.
• Vùng quanh khoảng 5–6 V thường có mức bù trừ tốt hơn giữa các cơ chế breakdown.

Giá trị chính xác phải xem datasheet.

Nếu cần reference rất chính xác theo nhiệt độ, nên dùng voltage reference IC chuyên dụng.

39. Vì sao 5.1 V và 5.6 V rất phổ biến?

Ngoài việc phù hợp nhiều rail logic cũ, các Zener quanh khu vực này thường có đặc tính nhiệt tương đối thuận lợi so với nhiều mức điện áp khác.

Tuy nhiên không nên kết luận:

5.1 V Zener luôn chính xác nhất

Chất lượng cuối cùng còn phụ thuộc:

• Part cụ thể.
• Current.
• Tolerance.
• Temperature.
• Dynamic impedance.

40. Có thể thêm capacitor không?

Có.

Topology:

               RS
VIN ─────────/\/\/\────┬──── VOUT
                       │
                ┌──────┴──────┐
                │             │
               ZD1            C1
                │             │
                └──────┬──────┘
                       │
                      GND

C1 giúp:

• Giảm noise.
• Giảm ripple.
• Tạo nguồn reference sạch hơn.
• Cải thiện transient ngắn.

41. Capacitor không sửa được thiết kế sai

Nếu:

IZ = 0

vì tải quá lớn, thêm capacitor không thể biến mạch thành regulator đúng.

C chỉ cung cấp năng lượng trong khoảng thời gian ngắn.

Thiết kế DC vẫn phải đảm bảo:

IR = IZ + IL

42. Zener có noise không?

Có.

Zener hoạt động trong vùng breakdown và có thể tạo noise.

Đặc biệt trong các ứng dụng analog nhạy:

• Amplifier.
• ADC reference.
• Audio.
• Sensor precision.

có thể cần:

Zener
 │
RC Filter
 │
Buffer

hoặc sử dụng voltage reference chuyên dụng.

43. Schematic với tải

                     RS
VIN_RAW ──────────/\/\/\/──────┬──── VOUT
                               │
                               ├──── LOAD
                               │
                              ZD1
                               │
                              GND

Net nên đặt rõ:

VIN_RAW
VREF_5V1
GND

nếu mạch dùng làm reference.

44. Schematic với capacitor

                 RS
VIN ──────────/\/\/\────┬──────── VOUT
                        │
                        ├──────── LOAD
                        │
               ┌────────┴────────┐
               │                 │
              ZD1               C1
               │                 │
               └────────┬────────┘
                        │
                       GND

45. Chiều Zener phải đúng

Trong mạch ổn áp dương:

Cathode → VOUT
Anode   → GND

Nếu đảo chiều:

Anode → VOUT
Cathode → GND

Zener sẽ hoạt động như diode phân cực thuận.

VOUT có thể chỉ khoảng:

0.6–0.8 V

tùy diode và dòng.

46. Symbol và footprint phải được kiểm tra

Một lỗi PCB phổ biến:

Schematic đúng
↓
Footprint mapping sai
↓
Zener bị đảo

Cần xác nhận từ datasheet:

Pin 1
Pin 2
Anode
Cathode

Không dựa hoàn toàn vào ký hiệu thư viện mặc định.

47. BOM ví dụ

Thiết kế:

VIN = 10.5–14 V
VOUT ≈ 5.1 V
ILOAD ≤ 10 mA

BOM:

Ref	Linh kiện	Giá trị/Yêu cầu	Chức năng
R1	Resistor	360 Ω	Hạn dòng
ZD1	Zener Diode	5.1 V	Ổn định VOUT
C1	Capacitor	100 nF hoặc theo yêu cầu	Giảm noise
TP1	Test Point	VIN	Đo nguồn vào
TP2	Test Point	VOUT	Đo Zener voltage
TP3	Test Point	GND	Reference

Rating thực tế của R1 và ZD1 phải được chọn theo worst-case calculation và datasheet.

48. Cách chọn Zener từng bước

Bước 1: Xác định VOUT

Ví dụ:

VOUT ≈ 5.1 V

Chọn:

VZ ≈ 5.1 V

Bước 2: Xác định VIN_MIN và VIN_MAX

Không chỉ sử dụng VIN danh định.

Ví dụ:

VIN_MIN = 10.5 V
VIN_MAX = 14 V

Bước 3: Xác định IL_MAX

Ví dụ:

IL_MAX = 10 mA

Bước 4: Xác định IZ_MIN

Lấy từ đặc tính và datasheet của Zener.

Ví dụ thiết kế giả định:

IZ_MIN = 5 mA

Bước 5: Tính RS

\[ R_S\leq \frac{V_{IN(min)}-V_Z} {I_{L(max)}+I_{Z(min)}} \]

Bước 6: Tính IZ_MAX

Tại:

VIN_MAX
IL_MIN

Bước 7: Tính PZ

\[ P_Z=V_ZI_Z \]

Bước 8: Tính PR

\[ P_R= \frac{(V_{IN}-V_Z)^2}{R} \]

Bước 9: Kiểm tra tolerance

Bao gồm:

• VIN tolerance.
• Zener tolerance.
• Resistor tolerance.
• Load tolerance.

Bước 10: Kiểm tra thermal

Đảm bảo junction temperature và resistor temperature có đủ margin.

49. Cách vẽ schematic trên KiCad, EasyEDA hoặc Altium

Bước 1

Đặt connector nguồn:

J1
VIN
GND

Bước 2

Đặt resistor:

VIN → R1

Bước 3

Tạo net:

VZ_OUT

Bước 4

Đặt Zener:

Cathode → VZ_OUT
Anode   → GND

Bước 5

Thêm load connector hoặc circuit.

Bước 6

Thêm capacitor nếu cần.

Bước 7

Thêm test point.

50. Cách bố trí PCB

Một layout hợp lý:

VIN
 │
 ▼
[R1]
 │
 ▼
●────── LOAD / VREF
│
├── [ZD1]
│      │
│     GND
│
└── [C1]
       │
      GND

Điểm ● là:

VOUT

51. Zener nên đặt ở đâu?

Nếu mục đích là tạo reference cho một IC:

R1 → Zener → Reference Load

Zener nên được đặt tương đối gần tải reference.

Nếu Zener tỏa nhiệt đáng kể, không nên đặt sát:

• Temperature sensor.
• Precision reference.
• Oscillator nhạy nhiệt.
• Analog front-end chính xác.

52. Điện trở RS có thể nóng

RS thường là thành phần tiêu tán phần lớn:

VIN - VOUT

Nếu:

PR = 0.3 W

một resistor SMD rất nhỏ có thể nóng đáng kể.

Có thể:

• Chọn package lớn hơn.
• Dùng resistor rating cao hơn.
• Dùng hai resistor chia công suất.
• Chuyển sang topology khác.

53. Trace nguồn

Nếu dòng chỉ:

10–20 mA

trace không cần rộng vì khả năng chịu dòng.

Tuy nhiên layout vẫn nên:

• Ngắn.
• Rõ.
• Có ground tốt.
• Tránh switching noise nếu VOUT là reference analog.

54. Ground của Zener

Đây là điểm đặc biệt quan trọng nếu dùng Zener làm reference.

Không nên cho dòng motor lớn đi qua cùng đoạn ground với:

Zener reference ground

Ví dụ kém:

Zener GND
   │
Motor current
   │
System GND

Ground voltage drop có thể trực tiếp làm reference sai.

55. Layout tốt cho reference

                  ┌──── ADC/Comparator
                  │
VIN ─ R ───●──────┤
           │      │
          ZD      C
           │      │
           └──┬───┘
              │
         Quiet Ground

Mục tiêu:

• VOUT trace ngắn.
• Ground reference sạch.
• Tránh PWM.
• Tránh switching node.
• Tránh motor current.

56. Test Point

Nên có:

TP_VIN
TP_VOUT
TP_GND

Nếu muốn kiểm tra dòng Zener chính xác, có thể đo voltage trên resistor:

\[ I_R= \frac{V_{R}}{R} \]

Sau đó:

\[ I_Z=I_R-I_L \]

57. Kiểm tra mạch sau khi lắp

Bước 1

Không cấp nguồn.

Kiểm tra:

VOUT ↔ GND

không bị short ngoài dự kiến.

Bước 2

Kiểm tra orientation Zener.

Bước 3

Cấp nguồn bằng bench supply có current limit.

Bước 4

Đo VIN.

Bước 5

Đo VOUT.

Kỳ vọng:

VOUT ≈ VZ

nếu Zener đang regulation.

58. Test theo VIN

Thử một số mức trong dải cho phép:

VIN_MIN
VIN_NOMINAL
VIN_MAX

Ghi lại:

VIN
VOUT
IR

Quan sát line regulation thực tế.

59. Test theo tải

Có thể thử:

IL = 0
IL = 25% max
IL = 50% max
IL = 100% max

Ghi lại VOUT.

Nếu VOUT giảm mạnh ở tải cao:

IZ có thể đã quá thấp

60. Kiểm tra nhiệt

Tại worst case:

VIN_MAX
+
IL_MIN

Zener thường chịu dòng lớn nhất.

Kiểm tra:

• Nhiệt Zener.
• Nhiệt resistor.
• PCB discoloration.
• VOUT drift theo nhiệt.

61. Ứng dụng thực tế 1: Tạo voltage reference cho Comparator

VIN
 │
 R
 │
 ├──── VREF ───── Comparator
 │
Zener
 │
GND

Comparator có thể so sánh:

VSENSOR

với:

VREF

để xác định:

VSENSOR > VREF ?

62. Ứng dụng thực tế 2: Tạo ngưỡng cảnh báo pin

Ví dụ:

Battery
  │
Divider
  │
Comparator
  │
  ├──── Battery Low
  │
Zener Reference

Zener cung cấp một reference tương đối ổn định cho comparator.

63. Ứng dụng thực tế 3: Reference cho transistor

Một Zener có thể tạo:

VREF

để điều khiển:

• Transistor.
• Current source.
• Voltage limiter.
• Pass transistor regulator.

Đây là nền tảng của nhiều regulator cổ điển.

64. Ứng dụng thực tế 4: Nguồn cho tải rất nhỏ

Ví dụ một tải analog chỉ cần:

1–2 mA

và yêu cầu không quá chính xác.

Zener regulator có thể là giải pháp:

Đơn giản
+
Rẻ
+
Ít linh kiện

Tuy nhiên cần tính hiệu suất và thermal.

65. Ứng dụng thực tế 5: Bias analog

Ví dụ cần:

5.1 V

làm bias cho một mạch có input impedance cao.

VIN
 │
R
 │
├──── Bias
│
Zener
│
GND

Nếu tải bias rất nhẹ, Zener có thể phù hợp.

66. Ứng dụng thực tế 6: Pre-reference trước buffer

Một topology tốt hơn:

VIN
 │
R
 │
├──── Zener
│
▼
Op-Amp Buffer
 │
▼
VREF_OUT

Zener tạo điện áp.

Op-amp buffer:

• Giảm loading.
• Tạo output impedance thấp.
• Cung cấp dòng tốt hơn.

67. Zener có phù hợp làm ADC Reference không?

Có thể trong ứng dụng đơn giản.

Nhưng nếu cần độ chính xác cao, Zener thông thường có các hạn chế:

• Tolerance.
• Noise.
• Temperature drift.
• Dynamic impedance.

Với ADC precision nên cân nhắc:

Precision Voltage Reference IC

68. Có thể dùng Zener 3.3 V để cấp ESP32 không?

Về nguyên lý có thể tạo rail gần 3.3 V.

Nhưng không phải giải pháp tốt để cấp nguồn ESP32.

ESP32 có dòng thay đổi lớn, đặc biệt khi:

• Wi-Fi hoạt động.
• Radio transmit.
• CPU thay đổi tải.

Zener regulator sẽ khó duy trì nguồn hiệu quả và ổn định.

Nên dùng:

LDO

hoặc:

Buck Converter

phù hợp.

69. Có thể dùng Zener cho relay không?

Không nên dùng Zener shunt regulator để cấp trực tiếp cho relay nếu relay cần dòng tương đối lớn.

Ví dụ relay:

70 mA

có thể làm Zener regulator:

• Tốn nhiều công suất.
• Điện trở nóng.
• Hiệu suất kém.

Nên dùng nguồn đúng điện áp hoặc regulator phù hợp.

70. Mạch Zener không giống Zener Clamp

Hai ứng dụng cùng sử dụng Zener nhưng mục tiêu khác nhau.

Zener Regulator

Có dòng bias liên tục
↓
Giữ VOUT gần VZ

Zener Clamp

Bình thường gần như không hoạt động
↓
Chỉ dẫn khi điện áp vượt ngưỡng

Bài tiếp theo của series sẽ tập trung vào:

Zener / TVS Clamp

để bảo vệ quá áp và transient.

71. Những lỗi thiết kế thường gặp

Lỗi 1: Không có điện trở hạn dòng

VIN → Zener → GND

có thể phá hỏng diode.

Lỗi 2: Chọn RS chỉ theo VIN nominal

Không kiểm tra:

VIN_MIN
VIN_MAX

Lỗi 3: Không tính dòng tải

Giả định:

IR = IZ

trong khi load đang tiêu thụ dòng.

Thực tế:

IR = IZ + IL

Lỗi 4: Không kiểm tra trạng thái no-load

Khi tải bằng 0:

IZ lớn nhất

Zener có thể quá nhiệt.

Lỗi 5: Không tính công suất resistor

Zener có thể mát nhưng:

RS

lại nóng.

Lỗi 6: Chọn Zener sát PZ_MAX

Không có thermal margin.

Lỗi 7: Giả định VZ chính xác tuyệt đối

Không kiểm tra tolerance và test current.

Lỗi 8: Dòng Zener quá nhỏ

Diode nằm gần vùng knee nên VOUT không đạt giá trị mong muốn.

Lỗi 9: Dùng Zener cho tải quá lớn

Mạch trở nên nóng và hiệu suất thấp.

Lỗi 10: Đặt Zener sát cảm biến nhiệt độ

Nhiệt từ Zener có thể làm sai measurement.

72. Checklist thiết kế

• [ ] Xác định VOUT yêu cầu.
• [ ] Chọn VZ.
• [ ] Kiểm tra Zener tolerance.
• [ ] Xác định VIN_MIN.
• [ ] Xác định VIN_MAX.
• [ ] Xác định IL_MIN.
• [ ] Xác định IL_MAX.
• [ ] Xác định IZ_MIN phù hợp datasheet.
• [ ] Tính RS.
• [ ] Kiểm tra IZ tại VIN_MIN.
• [ ] Kiểm tra IZ tại VIN_MAX.
• [ ] Tính PZ worst case.
• [ ] Tính PR worst case.
• [ ] Chọn power rating có margin.
• [ ] Kiểm tra dynamic resistance.
• [ ] Kiểm tra temperature coefficient nếu cần.
• [ ] Kiểm tra capacitor nếu dùng.
• [ ] Thiết kế ground sạch.
• [ ] Thêm test point.
• [ ] Kiểm tra thermal PCB.

73. Bảng công thức cần nhớ

Dòng qua điện trở

\[ I_R=\frac{V_{IN}-V_Z}{R_S} \]

Quan hệ dòng

\[ I_R=I_Z+I_L \]

Dòng Zener

\[ I_Z=I_R-I_L \]

Điện trở giới hạn

\[ R_S=\frac{V_{IN}-V_Z}{I_Z+I_L} \]

Công suất Zener

\[ P_Z=V_ZI_Z \]

Công suất điện trở

\[ P_R=I_R^2R_S \]

hoặc:

\[ P_R=\frac{(V_{IN}-V_Z)^2}{R_S} \]

74. Tóm tắt ví dụ thiết kế

Yêu cầu:

VIN = 10.5–14 V
VOUT ≈ 5.1 V
IL_MAX = 10 mA
IZ_MIN = 5 mA

Tính:

\[ R_S\leq\frac{10.5-5.1}{10mA+5mA} \]

RS ≤ 360 Ω

Chọn:

RS = 360 Ω

Tại VIN_MIN:

IR = 15 mA
IL = 10 mA
IZ = 5 mA

Tại VIN_MAX và không tải:

IZ ≈ 24.7 mA

Công suất Zener:

PZ ≈ 126 mW

Công suất điện trở:

PR ≈ 220 mW

Từ đó chọn:

• Zener có power rating đủ margin.
• Resistor có công suất cao hơn giá trị tính toán.
• PCB có bố trí thermal phù hợp.

75. Diagram thiết kế hoàn chỉnh

                 R1 360Ω
10.5–14V ──────/\/\/\/──────┬──── 5.1V REF
                             │
                             ├──── LOAD
                             │
                            ZD1
                           5.1V
                             │
                             ├──── C1
                             │
                            GND

Signal flow:

VIN
 │
 ▼
Series Resistor
 │
 ▼
Current Limited Node
 │
 ├────────► Load
 │
 ▼
Zener Shunt
 │
 ▼
GND

76. Khi nào nên chuyển sang LDO?

Nên cân nhắc LDO khi:

• Load thay đổi nhiều.
• Dòng tải lớn hơn vài mA đến hàng chục mA tùy bài toán.
• Cần hiệu suất tốt hơn.
• Cần output impedance thấp.
• Cần regulation tốt hơn.
• Muốn cấp nguồn MCU hoặc sensor tương đối lớn.

Không có một ngưỡng dòng tuyệt đối cho mọi hệ thống; cần tính công suất thực tế.

77. Khi nào nên chuyển sang Buck Converter?

Buck phù hợp hơn khi:

VIN >> VOUT

và:

Load Current lớn

Ví dụ:

12 V → 5 V @ 1 A

Zener sẽ rất lãng phí năng lượng.

Buck converter là giải pháp hợp lý hơn nhiều.

78. Khi nào Zener là lựa chọn tốt?

Zener regulator rất hữu ích khi:

• Tải nhỏ.
• Reference đơn giản.
• Không cần độ chính xác cao.
• VIN tương đối ổn định.
• Chi phí cần thấp.
• Số linh kiện cần ít.
• Mục tiêu là học nguyên lý regulation.

Đây là một building block rất tốt để hiểu cách:

Voltage Regulation

hoạt động trước khi học LDO và switching regulator.

79. Câu hỏi thường gặp

Zener diode có giữ điện áp chính xác bằng VZ không?

Không hoàn toàn.

VZ thay đổi theo:

• Dòng Zener.
• Temperature.
• Tolerance.
• Dynamic resistance.

Vì sao phải có resistor nối tiếp Zener?

Để giới hạn dòng.

Nếu nối trực tiếp Zener vào nguồn có điện áp cao hơn VZ, dòng có thể vượt giới hạn và phá hỏng diode.

Dòng qua resistor đi đâu?

Dòng được chia:

\[ I_R=I_Z+I_L \]

Một phần đi qua Zener.

Một phần đi qua tải.

Khi tải tăng thì chuyện gì xảy ra?

IL ↑

làm:

IZ ↓

Nếu IZ xuống quá thấp, Zener không còn regulation tốt.

Khi không có tải thì sao?

Toàn bộ dòng gần như đi qua Zener:

IZ ≈ IR

Đây thường là trường hợp cần kiểm tra công suất Zener lớn nhất.

Có thể dùng Zener làm nguồn 5 V không?

Có thể cho tải rất nhỏ và yêu cầu đơn giản.

Không nên dùng như nguồn 5 V chính cho MCU hoặc tải dòng lớn.

Có thể dùng Zener 3.3 V cấp ESP32 không?

Không nên.

ESP32 có dòng tải biến thiên mạnh và cần nguồn có khả năng cung cấp transient tốt.

LDO hoặc DC-DC phù hợp hơn.

Zener 500 mW có nghĩa là luôn chạy được ở 500 mW không?

Không nên hiểu như vậy.

Power rating phụ thuộc nhiệt độ và điều kiện thermal được quy định trong datasheet.

Cần xem derating.

Zener càng nhiều watt càng tốt phải không?

Không.

Power rating cao hơn giúp chịu công suất lớn hơn nhưng:

• Package lớn hơn.
• Có thể đắt hơn.
• Không giải quyết vấn đề hiệu suất.
• Không làm VOUT tự nhiên chính xác hơn.

Có cần capacitor song song Zener không?

Không bắt buộc trong mọi mạch.

Capacitor có thể giúp giảm noise và ripple nhưng cần lựa chọn theo ứng dụng.

80. Mối liên hệ với các bài khác

Reverse Polarity Protection
           │
           ▼
     Zener Regulator
           │
           ├────► Voltage Reference
           │
           ├────► Comparator
           │
           ├────► Schmitt Trigger
           │
           └────► Analog Bias
           │
           ▼
      Zener / TVS Clamp
           │
           ▼
          LDO
           │
           ▼
     Buck Converter

Hiểu Zener regulator giúp phân biệt rõ ba khái niệm:

Regulation
Protection
Voltage Reference

81. Kết luận

Mạch ổn áp Zener là một trong những mạch nguồn analog đơn giản nhất và là kiến thức nền tảng rất quan trọng trong thiết kế điện tử.

Topology cơ bản:

VIN
 │
RS
 │
├──── VOUT
│
ZENER
│
GND

hoạt động nhờ việc Zener được phân cực nghịch trong vùng breakdown và giữ điện áp gần:

VZ

Dòng qua điện trở được chia thành:

\[ I_R=I_Z+I_L \]

và điện trở được tính từ:

\[ R_S=\frac{V_{IN}-V_Z}{I_Z+I_L} \]

Hai kiểm tra quan trọng nhất là:

VIN_MIN + IL_MAX
→ kiểm tra IZ_MIN

và:

VIN_MAX + IL_MIN
→ kiểm tra IZ_MAX và công suất

Ngoài việc tính đúng điện áp, một thiết kế thực tế phải kiểm tra:

• Zener tolerance.
• Test current.
• Knee current.
• Dynamic resistance.
• Load regulation.
• Line regulation.
• Temperature coefficient.
• Zener power.
• Resistor power.
• PCB thermal.
• Ground quality.
• Noise.

Zener regulator rất phù hợp cho:

• Voltage reference đơn giản.
• Bias.
• Comparator threshold.
• Tải dòng nhỏ.
• Các mạch analog cơ bản.

Nhưng khi cần cấp nguồn cho MCU, motor hoặc tải dòng lớn, nên chuyển sang:

LDO

hoặc:

Buck Converter

phù hợp.

Sau khi hiểu cách Zener làm việc liên tục trong vùng breakdown để ổn định điện áp, bước tiếp theo là tìm hiểu một ứng dụng khác rất quan trọng của diode Zener và TVS: chỉ dẫn mạnh khi xuất hiện quá áp để bảo vệ mạch.
