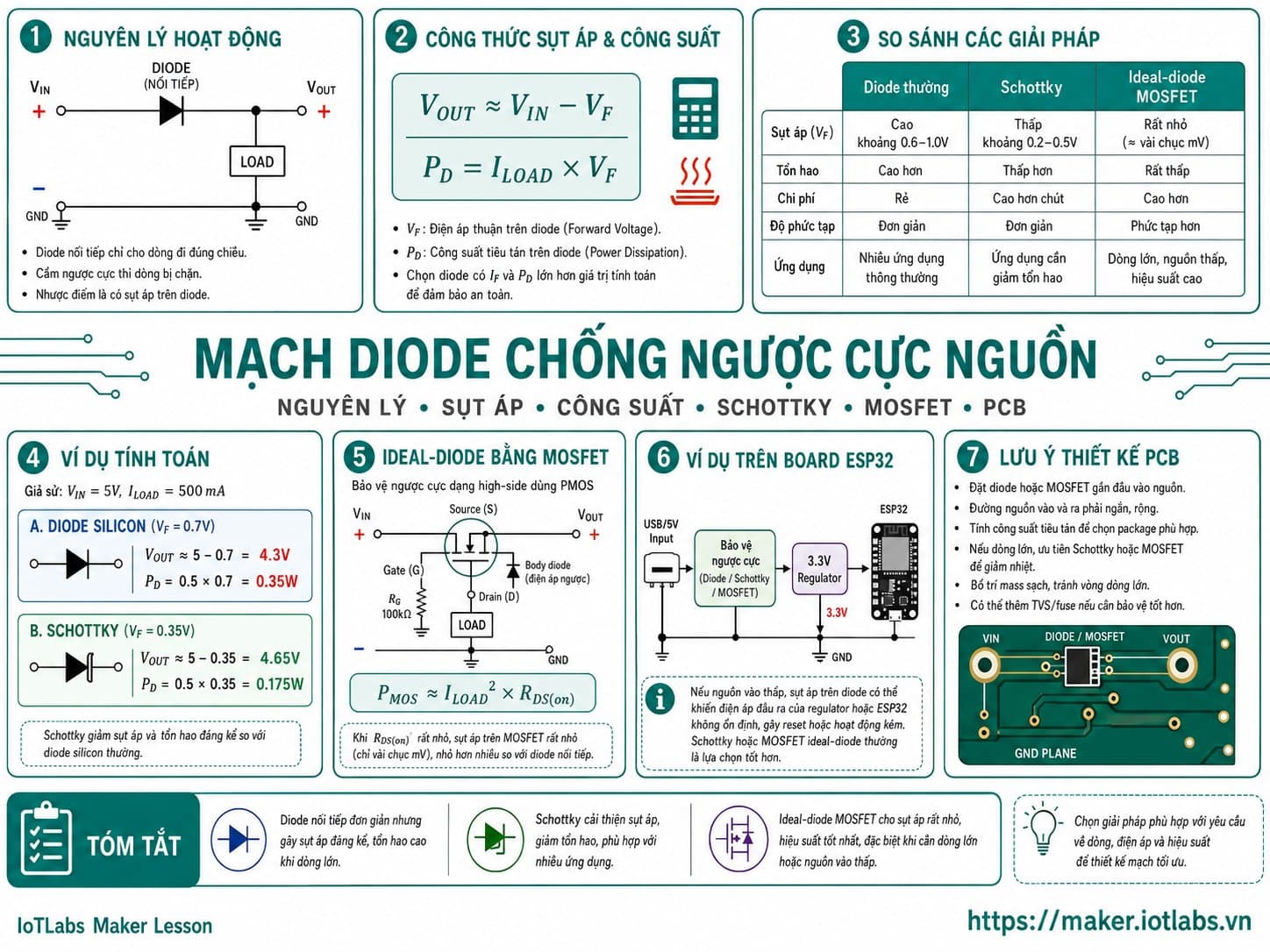

Mạch diode chống ngược cực nguồn: Nguyên lý, tính toán và thiết kế PCB

Mạch diode chống ngược cực nguồn: Nguyên lý, tính toán và thiết kế PCB

Cắm ngược cực nguồn là một trong những lỗi rất phổ biến khi thử nghiệm hoặc sử dụng các bo mạch điện tử có đầu vào DC.

Ví dụ một board được thiết kế với:

VIN  = +12 V
GND  = 0 V

nhưng người dùng vô tình đấu:

VIN  → GND
GND  → +12 V

Điện áp ngược có thể xuất hiện trên:

• Vi điều khiển.
• IC nguồn.
• Cảm biến.
• Tụ điện phân.
• LED.
• MOSFET.
• Driver motor.
• Module giao tiếp.

và gây hư hỏng mạch.

Một trong những cách đơn giản nhất để bảo vệ là sử dụng diode chống ngược cực nguồn.

Topology cơ bản chỉ cần:

1 diode nối tiếp với đường nguồn

Nếu nguồn được đấu đúng, diode dẫn và cấp điện cho mạch.

Nếu nguồn bị đấu ngược, diode chặn dòng và ngăn điện áp ngược đi sâu vào bo mạch.

Đây là một mạch rất đơn giản nhưng cực kỳ quan trọng trong:

• Board phát triển.
• ESP32.
• STM32.
• Arduino.
• Sensor node.
• Thiết bị dùng adapter DC.
• Thiết bị dùng pin.
• Module IoT.
• Bo điều khiển motor.
• Các sản phẩm điện tử nguồn thấp.

Trong bài này chúng ta sẽ tìm hiểu từ nguyên lý đến cách lựa chọn diode, tính sụt áp, công suất, schematic và bố trí PCB thực tế.

1. Vì sao cần chống ngược cực nguồn?

Một hệ thống DC thường được thiết kế với cực tính cố định:

+VIN
 │
 ▼
Circuit
 │
 ▼
GND

Phần lớn IC điện tử chỉ cho phép điện áp nằm trong một giới hạn nhất định.

Nếu đảo cực:

GND ───── vào VIN
+VIN ──── vào GND

một số linh kiện có thể nhận điện áp âm.

Ví dụ:

VCC = -5 V so với GND của IC

Điều này có thể vượt mức điện áp ngược cho phép.

2. Những linh kiện dễ bị hỏng khi cắm ngược nguồn

Vi điều khiển

ESP32, STM32 và nhiều MCU không được thiết kế để cấp nguồn ngược.

IC nguồn

LDO và DC-DC converter thường có giới hạn reverse voltage riêng.

Tụ điện phân

Electrolytic capacitor có cực tính.

Đấu ngược có thể làm tụ nóng hoặc hỏng.

LED

LED chịu điện áp ngược khá hạn chế tùy loại.

Sensor

Nhiều module sensor không có bảo vệ đầu vào.

Driver

Motor driver, relay driver và amplifier cũng có thể bị hỏng khi đảo nguồn.

3. Giải pháp đơn giản nhất: Diode nối tiếp

Schematic:

VIN ──────|>|────── VPROTECTED
          D1

GND ─────────────── GND

Chiều diode được đặt sao cho:

Nguồn đúng → diode phân cực thuận
Nguồn ngược → diode phân cực nghịch

Mạch sau diode chỉ nhận được nguồn khi cực tính đúng.

4. Nguyên lý phân cực thuận

Khi:

VIN > 0

diode được phân cực thuận.

Dòng điện:

VIN
 │
 ▼
D1
 │
 ▼
LOAD
 │
 ▼
GND

Diode dẫn điện.

Điện áp sau diode:

\[ V_{OUT}=V_{IN}-V_F \]

Trong đó:

• VIN: điện áp đầu vào.
• VOUT: điện áp sau diode.
• VF: điện áp rơi thuận trên diode.

5. Nguyên lý khi cắm ngược nguồn

Giả sử adapter bị đảo cực.

Diode lúc này phân cực nghịch:

Reverse VIN
    │
    ▼
   D1
    X
    │
 Circuit

Dòng điện lý tưởng:

I ≈ 0

Do đó phần lớn mạch phía sau không nhận điện áp ngược.

6. Diagram hoạt động

Nguồn DC
   │
   ▼
┌──────────────────┐
│ Kiểm tra cực tính │
│ bằng diode D1     │
└────────┬─────────┘
         │
   ┌─────┴──────┐
   │            │
Đúng cực      Ngược cực
   │            │
   ▼            ▼
Diode dẫn    Diode khóa
   │            │
   ▼            ▼
Board ON      Board OFF

Đây chính là chức năng của diode reverse polarity protection.

7. Điểm yếu lớn nhất: Sụt áp

Diode không phải công tắc lý tưởng.

Khi dẫn, nó có một điện áp rơi:

VF

Ví dụ diode silicon thông thường có thể có mức sụt áp khoảng:

0.6–0.8 V

tùy:

• Dòng.
• Nhiệt độ.
• Loại diode.

Schottky diode thường thấp hơn.

Ví dụ:

0.2–0.5 V

ở nhiều điều kiện dòng thấp đến trung bình.

Giá trị thực phải xem datasheet.

8. Ví dụ dùng diode silicon

Giả sử:

VIN = 5 V
VF  = 0.7 V

Ta có:

VOUT = 5 - 0.7

VOUT = 4.3 V

Nếu hệ thống thực sự cần gần 5 V, sụt áp này có thể là vấn đề.

9. Ví dụ dùng Schottky diode

Giả sử:

VIN = 5 V
VF  = 0.3 V

Ta có:

VOUT = 4.7 V

Tốt hơn đáng kể so với:

4.3 V

của ví dụ diode silicon.

Đó là lý do Schottky diode thường được sử dụng cho bảo vệ cực tính ở hệ thống điện áp thấp.

10. Schottky diode là gì?

Schottky diode sử dụng cấu trúc junction khác diode PN thông thường.

Đặc điểm nổi bật thường là:

• Forward voltage thấp.
• Switching nhanh.
• Phù hợp power OR-ing và protection.
• Có reverse leakage lớn hơn một số diode silicon.
• Reverse voltage rating có thể thấp hơn ở nhiều dòng sản phẩm.

Không nên chỉ chọn Schottky vì:

VF thấp

mà bỏ qua:

• Dòng.
• Reverse voltage.
• Leakage.
• Nhiệt độ.
• Package.

11. Công suất tổn hao trên diode

Công suất xấp xỉ:

\[ P_D=V_F\times I \]

Ví dụ:

VF = 0.4 V
I  = 1 A

Ta có:

PD = 0.4 W

0.4 W trên một linh kiện SMD nhỏ có thể tạo lượng nhiệt đáng kể.

12. Ví dụ dòng 2 A

Giả sử:

VF = 0.45 V
I  = 2 A

Công suất:

P = 0.45 × 2

P = 0.9 W

Gần 1 W chỉ mất trên diode.

Đây là lý do diode nối tiếp rất phù hợp với:

Dòng thấp

nhưng kém hấp dẫn hơn khi:

Dòng tải cao

13. Hiệu suất

Nếu nguồn:

VIN = 5 V

và diode rơi:

0.4 V

mạch chỉ còn:

4.6 V

Phần năng lượng mất trên diode biến thành nhiệt.

Tỷ lệ tổn thất điện áp:

0.4 / 5 = 8%

Ở hệ thống điện áp thấp, vài trăm millivolt có thể rất đáng kể.

14. Khi nào diode nối tiếp rất phù hợp?

Diode nối tiếp phù hợp khi:

• Mạch đơn giản.
• Chi phí thấp.
• Dòng không lớn.
• Sụt áp có thể chấp nhận.
• Không yêu cầu hiệu suất cao.
• Không gian PCB hạn chế.
• Prototype.
• Sensor node.
• Input phụ trợ.

15. Khi nào không nên dùng diode nối tiếp?

Cần cân nhắc giải pháp khác khi:

• Dòng vài ampere.
• Thiết bị chạy pin cần hiệu suất cao.
• Nguồn chỉ dư rất ít điện áp.
• MCU nhạy với brownout.
• Motor lấy dòng lớn.
• Hệ thống USB 5 V cần giữ voltage margin.
• Board có tải công suất.

Khi đó có thể dùng:

MOSFET Reverse Polarity Protection

được trình bày ở một bài riêng trong series.

16. Các thông số diode cần kiểm tra

Khi chọn diode cần xem ít nhất:

1. Forward Current.
2. Surge Current.
3. Forward Voltage.
4. Reverse Voltage.
5. Reverse Leakage.
6. Junction Temperature.
7. Power Dissipation.
8. Package.
9. Thermal resistance.

17. Forward Current

Ký hiệu thường gặp:

IF

hoặc:

IF(AV)

Đây là dòng thuận diode có thể chịu trong điều kiện xác định.

Không nên chọn:

Diode 1 A

cho một tải liên tục:

1 A

mà không kiểm tra điều kiện nhiệt và datasheet.

Nên có margin.

18. Peak hoặc Surge Current

Một số tải có dòng khởi động cao.

Ví dụ:

• Tụ bulk.
• Motor.
• Servo.
• Modem.
• Radio.
• DC-DC converter.

Khi vừa cắm nguồn:

Inrush current

có thể cao hơn nhiều dòng ổn định.

Diode cần chịu được xung này.

19. Reverse Voltage

Khi cắm ngược nguồn, diode phải chịu điện áp nghịch.

Thông số thường là:

VRRM

hoặc:

Reverse Voltage

Ví dụ nguồn danh định:

12 V

không nên chọn diode chỉ chịu:

10 V reverse

Cần có margin phù hợp cho:

• Adapter tolerance.
• Transient.
• Switching.
• Sai số nguồn.

20. Forward Voltage không phải hằng số

Một lỗi phổ biến:

Schottky = 0.3 V

như một con số cố định.

Thực tế:

VF = f(I, Temperature)

Ví dụ cùng một diode:

100 mA → VF thấp
1 A    → VF cao hơn

Do đó cần xem đồ thị:

Forward Voltage vs Forward Current

trong datasheet.

21. Reverse Leakage

Khi diode bị reverse-biased vẫn có một dòng rất nhỏ:

IR

Schottky diode có thể có leakage đáng kể hơn diode silicon thông thường, đặc biệt khi nhiệt độ tăng.

Trong mạch tải bình thường:

mA hoặc A

thường không đáng kể.

Nhưng trong thiết bị siêu tiết kiệm điện ở mức:

µA

leakage có thể quan trọng.

22. Nhiệt độ ảnh hưởng diode

Khi diode nóng:

• VF thay đổi.
• Leakage thay đổi.
• Giới hạn dòng hiệu dụng thay đổi.
• Nhiệt độ junction tăng.

Thiết kế cần kiểm tra worst case.

Không nên chỉ test trên bàn ở:

25°C

rồi giả định sản phẩm luôn hoạt động giống nhau.

23. Diode silicon hay Schottky?

Silicon diode

Ưu điểm:

• Reverse leakage thấp.
• Reverse voltage cao ở nhiều loại.
• Rất phổ biến.

Nhược điểm:

• VF thường cao hơn.

Schottky diode

Ưu điểm:

• VF thấp hơn.
• Tốt cho nguồn thấp áp.

Nhược điểm:

• Leakage có thể cao.
• Reverse voltage cần kiểm tra kỹ.
• Có thể nóng ở dòng lớn.

24. Ví dụ lựa chọn cho nguồn 5 V, 500 mA

Yêu cầu:

VIN = 5 V
ILOAD_MAX = 500 mA

Ta cần diode có:

IF > 500 mA
VR > VIN_MAX

và kiểm tra:

VF tại 500 mA

Giả sử:

VF = 0.35 V

thì:

VOUT = 4.65 V

Công suất:

PD = 0.35 × 0.5

PD = 0.175 W

25. Kiểm tra rail phía sau

Không chỉ cần diode sống sót.

Phải kiểm tra:

VOUT

sau diode có đủ cho hệ thống hay không.

Ví dụ:

5 V adapter
↓
Schottky
↓
4.6 V
↓
LDO 3.3 V

Nếu LDO cần đủ headroom thì có thể vẫn ổn.

Nhưng nếu:

3.6 V battery
↓
diode
↓
3.2 V
↓
LDO 3.3 V

thì không thể tạo 3.3 V ổn định.

26. Schematic tiêu chuẩn

              D1
VIN ─────────|>|──────── VPROTECTED
                           │
                           ▼
                         LOAD

GND ───────────────────── GND

Nên đặt net rõ ràng:

VIN_RAW
VIN_PROTECTED
GND

27. Connector đầu vào

Ví dụ:

J1

Pin 1 → VIN_RAW
Pin 2 → GND

Sau đó:

VIN_RAW
  │
  ▼
 D1
  │
  ▼
VIN_PROTECTED

Toàn bộ circuit cần bảo vệ nên sử dụng:

VIN_PROTECTED

chứ không lấy trực tiếp từ VIN_RAW.

28. Một lỗi schematic phổ biến

Nếu ta làm:

VIN_RAW ───────────── MCU
   │
   └── Diode ─────── Sensor

thì chỉ sensor được bảo vệ.

MCU vẫn nối trực tiếp VIN_RAW.

Đúng hơn:

VIN_RAW
   │
   ▼
 Diode
   │
   ▼
VIN_PROTECTED
   │
   ├── MCU
   ├── Sensor
   └── Logic

29. Diode nên đặt trên đường dương hay GND?

Hai cách đều có thể tạo protection, nhưng đặt diode trên đường dương thường trực quan và dễ quản lý ground reference hơn.

Topology phổ biến:

VIN+ → diode → board V+
GND  → trực tiếp → board GND

Điều này giữ:

External GND = Internal GND

rõ ràng.

30. Diode trên đường GND

Một topology khác:

VIN+ ───────────── board V+
VIN- ─── diode ─── board GND

Mạch vẫn có thể ngăn polarity sai.

Nhưng internal ground bị nâng lên bởi:

VF

so với external ground.

Điều này có thể gây vấn đề khi board còn kết nối:

• USB.
• UART.
• Debugger.
• Oscilloscope.
• Thiết bị khác có common ground.

Vì vậy diode trên rail dương thường dễ sử dụng hơn.

31. Tụ đầu vào đặt ở đâu?

Một cấu hình thực tế:

VIN_RAW
   │
  D1
   │
   ├──── VIN_PROTECTED
   │
  C1
   │
  GND

C1 nằm phía sau diode.

Ưu điểm:

• Bulk capacitor chỉ được cấp khi polarity đúng.
• Tụ phân cực được bảo vệ tốt hơn khi cắm ngược.

32. Có đặt capacitor trước diode không?

Có thể có tụ nhỏ hoặc protection trước diode tùy kiến trúc, nhưng nếu dùng electrolytic capacitor phân cực trực tiếp trên raw input thì phải xem xét:

Reverse polarity

vì chính capacitor này có thể bị áp ngược.

Do đó trong mạch cơ bản, đặt tụ phân cực chính sau diode là cách dễ hiểu.

33. Protection chain hoàn chỉnh

Một input DC có thể gồm:

Connector
    │
    ▼
Fuse / PTC
    │
    ▼
Reverse Polarity
    │
    ▼
TVS
    │
    ▼
Filtering
    │
    ▼
Regulator
    │
    ▼
Load

Thứ tự thực tế có thể thay đổi tùy yêu cầu.

Không phải board nào cũng cần tất cả.

34. Diode và fuse khác nhau

Diode reverse protection:

chặn polarity sai

Fuse:

ngắt khi dòng quá lớn

Hai linh kiện giải quyết hai vấn đề khác nhau.

Diode không thay thế fuse.

Fuse không tự động bảo vệ thiết bị khỏi mọi trường hợp reverse polarity.

35. Diode và TVS khác nhau

Diode nối tiếp:

Reverse Polarity Protection

TVS:

Transient Overvoltage Protection

TVS thường clamp xung điện áp.

Hai chức năng khác nhau.

Đó là lý do series có một bài riêng:

Zener / TVS Clamp

36. Một topology khác: Diode song song

Ngoài diode nối tiếp, có một topology khác:

VIN ───────────── Circuit
 │
 └──── diode ─── GND

Diode được đặt sao cho:

Nguồn đúng → không dẫn
Nguồn ngược → dẫn mạnh

Mục tiêu là làm dòng ngược đi qua diode thay vì circuit.

37. Diode song song cần fuse hoặc current limiting

Đây là điểm rất quan trọng.

Khi nguồn bị đảo:

Reverse supply
      │
      ▼
Diode dẫn
      │
      ▼
Dòng lớn

Nếu không có:

• Fuse.
• PTC.
• Current-limited source.

diode có thể bị hỏng vì gần như tạo short.

Do đó topology này không đơn giản như diode nối tiếp.

38. So sánh nối tiếp và song song

Tiêu chí	Diode nối tiếp	Diode song song
Cực tính đúng	Có VF drop	Gần như không drop
Cắm ngược	Chặn dòng	Tạo dòng lớn
Cần fuse	Không bắt buộc cho chức năng cơ bản	Thường cần
Đơn giản	Rất cao	Trung bình
Hiệu suất	Thấp hơn	Cao khi nguồn đúng
Rủi ro	Thấp	Phải tính dòng fault

Đối với người mới, topology nối tiếp dễ hiểu và dễ sử dụng hơn.

39. Schematic diode nối tiếp hoàn chỉnh

Ví dụ nguồn 12 V:

J1
┌───────────┐
│ 1 VIN_RAW ├───────|>|─────── VIN_PROTECTED
│ 2 GND     ├────────────────── GND
└───────────┘         D1

VIN_PROTECTED
      │
      ├── C1
      │    │
      │   GND
      │
      └── LOAD

40. BOM mẫu

Ví dụ hệ thống:

VIN = 12 V
I = 500 mA

Ref	Linh kiện	Giá trị / Yêu cầu	Chức năng
J1	Connector	DC input	Nguồn vào
D1	Schottky diode	IF phù hợp, VR > VIN_MAX	Chống ngược cực
C1	Capacitor	Theo regulator/load	Lọc nguồn
TP1	Test Point	VIN_RAW	Đo nguồn trước diode
TP2	Test Point	VIN_PROTECTED	Đo nguồn sau diode
TP3	Test Point	GND	Reference

41. Cách chọn diode từng bước

Bước 1: Xác định VIN_MAX

Không chỉ lấy điện áp nominal.

Ví dụ adapter ghi:

12 V

cần biết maximum thực tế.

Bước 2: Xác định dòng tải liên tục

Ví dụ:

ILOAD = 700 mA

Bước 3: Xác định peak current

Ví dụ:

Motor start
Capacitor charging
Radio transmit

Bước 4: Chọn reverse voltage

Cần lớn hơn điện áp ngược mà diode có thể gặp.

Bước 5: Kiểm tra VF

Xem VF tại:

dòng hoạt động thực tế

chứ không chỉ dòng test khác.

Bước 6: Tính công suất

\[ P_D=V_F\times I \]

Bước 7: Kiểm tra nhiệt

Xem:

• Package.
• Copper area.
• Thermal resistance.
• Ambient temperature.

42. Ví dụ thiết kế 12 V / 1 A

Giả sử:

VIN = 12 V
ILOAD = 1 A

Chọn một Schottky phù hợp.

Giả sử datasheet cho:

VF ≈ 0.4 V tại 1 A

Ta có:

VOUT ≈ 11.6 V

Công suất:

PD ≈ 0.4 W

Board cần đảm bảo diode có thể tản khoảng:

0.4 W

trong điều kiện thực tế.

43. Không chọn package quá nhỏ

Một diode có current rating tốt trên giấy nhưng package nhỏ có thể nóng nếu PCB layout không hỗ trợ tản nhiệt.

Ví dụ:

1 A

không có nghĩa rằng mọi package 1 A sẽ có cùng nhiệt độ junction.

PCB copper là một phần của hệ thống thermal.

44. PCB Placement

Diode reverse protection nên nằm:

Gần connector nguồn và trước các nhánh cấp nguồn chính.

Topology:

[POWER CONNECTOR]
       │
       ▼
      D1
       │
       ▼
 VIN_PROTECTED
   │    │    │
   ▼    ▼    ▼
  LDO  MCU  LOAD

45. Vì sao đặt gần connector?

Nếu đường VIN_RAW chạy dài khắp PCB trước khi đi qua diode:

Connector
 │
 └───────────────────── D1
          │
          ├── nhiều vùng raw voltage

thì nhiều phần board vẫn có thể tiếp xúc với raw input.

Đặt gần connector giúp:

vùng chưa bảo vệ nhỏ nhất

46. Routing dòng lớn

Nếu diode mang toàn bộ dòng board:

I = 1 A
2 A
3 A

trace:

Connector → Diode → Power Rail

phải được thiết kế theo dòng thực tế.

Không nên dùng cùng width với một trace GPIO nhỏ.

47. Dùng copper pour

Với dòng lớn hơn, có thể dùng:

• Trace rộng.
• Copper polygon.
• Copper pour.
• Via stitching giữa hai lớp nếu cần.

Mục tiêu:

• Giảm voltage drop.
• Giảm nhiệt trace.
• Hỗ trợ tản nhiệt diode.

48. Đường GND

GND từ connector nên đi vào ground plane hoặc power return phù hợp.

Ví dụ:

Connector GND
      │
      ▼
Ground Plane
      │
      ├── Regulator
      ├── MCU
      └── Load

Không nên tạo đường GND dài và hẹp cho toàn bộ tải công suất.

49. Thermal copper cho diode

Nếu package diode sử dụng pad lớn để tản nhiệt, nên follow datasheet layout.

Có thể cần:

Copper area

quanh pad.

Không nên thu nhỏ pad hoặc copper chỉ để PCB nhìn gọn hơn.

50. Test Point

Nên có:

TP_VIN_RAW
TP_VIN_PROTECTED
TP_GND

Điều này cho phép đo:

VF = VIN_RAW - VIN_PROTECTED

trực tiếp trên board.

51. Ví dụ PCB flow

┌───────────────────────────────────┐
│                                   │
│ [J1] → [D1] →──── VIN_PROTECTED  │
│             │                     │
│             ├── [C1]              │
│             │                     │
│             ├── [LDO] → MCU       │
│             │                     │
│             └── Load              │
│                                   │
│ GND Plane                         │
└───────────────────────────────────┘

52. Đặt capacitor gần regulator

Reverse protection diode gần connector.

Input capacitor của regulator nên gần:

Regulator VIN pin

Hai mục tiêu khác nhau:

D1 → protection
CIN → regulator stability / transient

Không nên đặt capacitor rất xa regulator chỉ vì nó đã nằm gần diode.

53. Voltage Drop trên PCB

Ngoài diode:

VF

trace PCB cũng có resistance.

Ta có tổng:

VLOAD =
VIN
- Vdiode
- Vtrace
- Vconnector

Ở dòng cao, các voltage drop nhỏ cộng lại có thể ảnh hưởng hệ thống.

54. Ứng dụng 1: ESP32 Board dùng adapter DC

Ví dụ:

12 V Adapter
     │
     ▼
Reverse Protection
     │
     ▼
Buck Converter
     │
     ▼
5 V
     │
     ▼
3.3 V Regulator
     │
     ▼
ESP32

Diode bảo vệ toàn bộ hệ thống khi jack nguồn bị đấu sai cực.

55. Ứng dụng 2: Sensor Node

Battery
  │
  ▼
Diode
  │
  ▼
LDO
  │
  ▼
Sensor + MCU

Đơn giản và phù hợp nếu:

• Dòng thấp.
• VF có thể chấp nhận.
• Battery voltage đủ dư.

56. Ứng dụng 3: Board Relay

12 V Input
     │
     ▼
D1
     │
     ├── Relay Coil
     └── Logic Regulator

Nếu relay lấy nhiều dòng, cần tính kỹ:

PD = VF × I_TOTAL

Diode protection mang dòng tổng chứ không chỉ dòng MCU.

57. Ứng dụng 4: Board Motor

Motor Supply
    │
    ▼
Reverse Protection
    │
    ▼
Motor Driver

Motor có thể kéo dòng lớn.

Diode nối tiếp có thể tạo:

• Sụt áp.
• Nhiệt.
• Giảm torque nhẹ do supply giảm.

Với tải motor lớn, MOSFET reverse protection thường đáng cân nhắc hơn.

58. Ứng dụng 5: Thiết bị dùng pin thay được

Người dùng có thể lắp pin sai chiều.

Topology:

Battery Holder
      │
      ▼
Reverse Protection
      │
      ▼
Circuit

Diode là lớp bảo vệ đơn giản.

Nhưng với thiết bị siêu tiết kiệm điện, cần kiểm tra:

VF + leakage

và cân nhắc MOSFET.

59. Ứng dụng 6: Module phát triển

Development board thường bị:

• Đấu sai.
• Test nhiều nguồn.
• Cắm breadboard.
• Thay adapter.
• Cấp nguồn bench supply.

Do đó reverse polarity protection giúp tăng độ bền đáng kể.

60. Nguồn USB có cần diode chống ngược không?

USB connector chuẩn đã định nghĩa polarity rõ.

Tuy nhiên một board có nhiều nguồn:

USB
Battery
DC Jack

có thể cần:

• Reverse protection.
• Power OR-ing.
• Backfeed protection.

Đây là bài toán phức tạp hơn một diode nối tiếp đơn giản.

61. Backfeed là gì?

Giả sử board có:

USB 5 V

và:

External 5 V

Nếu hai nguồn nối trực tiếp, nguồn này có thể cấp ngược sang nguồn kia.

Diode cũng có thể dùng để:

Power OR-ing

nhưng sẽ có VF drop.

62. Power OR-ing cơ bản

USB_5V ──|>|──┐
             ├──── SYSTEM_5V
EXT_5V ──|>|──┘

Nguồn có điện áp cao hơn đủ để forward-bias diode sẽ cấp tải.

Nhưng đây là một ứng dụng khác với reverse polarity protection đơn thuần.

63. Diode không bảo vệ mọi lỗi nguồn

Reverse protection không tự bảo vệ khỏi:

• Quá áp.
• Lightning surge.
• ESD.
• Overcurrent.
• Short circuit.
• Sai điện áp adapter.
• Nhiệt quá cao.

Ví dụ:

Board 5 V

nhưng cắm:

12 V đúng cực

diode vẫn dẫn.

Board vẫn có thể hỏng.

64. Vì vậy cần phân lớp protection

Một thiết kế tốt có thể xem protection theo từng lỗi:

Sai cực       → Reverse Protection
Quá dòng      → Fuse / PTC
Xung quá áp   → TVS
Nguồn quá cao → OVP / regulator
ESD           → ESD protection

Không có một linh kiện duy nhất giải quyết mọi lỗi.

65. Những lỗi thiết kế thường gặp

Lỗi 1: Đặt diode ngược chiều

Kết quả:

Nguồn đúng → board không chạy

Cần kiểm tra symbol và footprint orientation.

Lỗi 2: Chọn diode dòng quá nhỏ

Ví dụ:

Board load = 1.5 A
Diode = 500 mA

Diode có thể quá nhiệt hoặc hỏng.

Lỗi 3: Chỉ nhìn current rating

Không kiểm tra:

VF

và:

Power dissipation

dẫn tới diode nóng.

Lỗi 4: Reverse voltage quá thấp

Nguồn 24 V nhưng diode có reverse rating không đủ.

Lỗi 5: Không tính peak current

Board có tụ lớn hoặc motor tạo dòng khởi động cao.

Lỗi 6: Diode đặt sau một số tải

Ví dụ:

VIN_RAW ─── Motor
   │
   └── D1 ─── MCU

Motor không được reverse-protected.

Lỗi 7: Trace quá nhỏ

Diode chịu được 3 A nhưng trace chỉ phù hợp dòng thấp.

Lỗi 8: Không tính voltage margin

Ví dụ:

VIN = 3.7 V battery
VF  = 0.4 V
VOUT = 3.3 V

Khi battery giảm xuống:

3.4 V

sau diode chỉ còn khoảng:

3.0 V

có thể làm hệ thống brownout.

Lỗi 9: Chọn Schottky chỉ vì VF thấp

Không kiểm tra reverse leakage và reverse voltage.

Lỗi 10: Dùng diode song song không có fuse

Khi đảo cực:

short current rất lớn

có thể làm diode hoặc dây nguồn hỏng.

66. Checklist thiết kế

Trước khi chọn diode:

• [ ] Xác định VIN nominal.
• [ ] Xác định VIN maximum.
• [ ] Xác định polarity connector.
• [ ] Xác định dòng tải liên tục.
• [ ] Xác định peak current.
• [ ] Chọn IF đủ margin.
• [ ] Chọn reverse voltage đủ margin.
• [ ] Kiểm tra VF tại dòng thực tế.
• [ ] Tính power dissipation.
• [ ] Kiểm tra package.
• [ ] Kiểm tra thermal.
• [ ] Kiểm tra leakage nếu chạy pin.
• [ ] Đảm bảo VOUT sau diode vẫn đủ cho hệ thống.
• [ ] Bảo vệ toàn bộ nhánh cần thiết.
• [ ] Đặt diode gần connector.
• [ ] Thiết kế trace theo dòng.
• [ ] Thêm test point.

67. Kiểm tra PCB trước khi cấp nguồn

Bước 1: Kiểm tra orientation

Xác nhận:

Anode
Cathode

đúng theo schematic.

Cathode thường được đánh dấu bằng:

vạch

trên nhiều loại diode, nhưng phải kiểm tra datasheet/package.

Bước 2: Kiểm tra short

Đo:

VIN_PROTECTED ↔ GND

để đảm bảo không short.

Bước 3: Dùng diode mode

Multimeter diode mode có thể kiểm tra:

Forward direction → có voltage drop
Reverse direction → OL hoặc rất cao

tùy circuit xung quanh.

68. Test nguồn đúng cực

Dùng nguồn DC thấp phù hợp với board.

Đo:

VIN_RAW

và:

VIN_PROTECTED

Tính:

VF = VIN_RAW - VIN_PROTECTED

So sánh với datasheet.

69. Test dòng tải

Cho board chạy ở:

• Idle.
• Load trung bình.
• Load lớn nhất dự kiến.

Đo:

VF

và nhiệt độ diode.

Thông thường:

I tăng
→ VF thay đổi
→ PD tăng

70. Test ngược cực an toàn

Nếu cần xác nhận protection, nên thực hiện trên bench supply có:

current limit thấp

và không gắn tải nhạy cảm không cần thiết trong giai đoạn đầu.

Mục tiêu là xác nhận:

Nguồn ngược
→ VIN_PROTECTED không nhận điện áp nguy hiểm

Không sử dụng điện áp cao hoặc nguồn không giới hạn dòng để thử nghiệm.

71. Kiểm tra nhiệt

Sau khi hoạt động đủ lâu, kiểm tra:

• Diode có quá nóng không.
• PCB xung quanh có nóng không.
• VOUT có tụt quá nhiều không.

Nếu diode quá nóng:

• Chọn VF thấp hơn.
• Chọn package lớn hơn.
• Tăng copper.
• Giảm dòng.
• Chuyển sang MOSFET protection.

72. Diode nối tiếp và MOSFET protection

So sánh tổng quan:

Tiêu chí	Diode	MOSFET
Linh kiện	1	1 hoặc nhiều hơn
Độ đơn giản	Rất cao	Cao
Voltage drop	Vài trăm mV	Có thể rất thấp
Tổn hao	VF × I	I² × RDS(on)
Dòng cao	Kém tối ưu hơn	Tốt hơn
Giá	Thấp	Cao hơn
Thiết kế	Dễ	Cần hiểu MOSFET

Ở dòng thấp, diode rất hấp dẫn.

Ở dòng cao, MOSFET thường hiệu quả hơn.

73. Ví dụ so sánh tổn hao

Schottky

I = 2 A
VF = 0.4 V

P = 0.8 W

MOSFET

Giả sử:

RDS(on) = 20 mΩ
I = 2 A

Tổn hao:

\[ P=I^2R \]

P = 2² × 0.02

P = 0.08 W

Ví dụ này cho thấy lý do MOSFET được ưa chuộng ở rail dòng lớn.

74. Khi nào vẫn chọn diode?

Dù MOSFET hiệu quả hơn, diode vẫn rất đáng dùng khi:

• Board giáo dục.
• Prototype.
• Sensor.
• Dòng thấp.
• Chi phí cực thấp.
• Cần mạch dễ hiểu.
• Độ tin cậy topology đơn giản là ưu tiên.
• VF không ảnh hưởng hệ thống.

75. Cách vẽ trên KiCad / EasyEDA / Altium

Bước 1

Đặt connector:

J1

Bước 2

Tạo net:

VIN_RAW

Bước 3

Đặt diode:

D1

Bước 4

Nối:

VIN_RAW → D1 → VIN_PROTECTED

Bước 5

Đặt capacitor:

VIN_PROTECTED → C1 → GND

Bước 6

Nối regulator:

VIN_PROTECTED → Regulator VIN

Bước 7

Thêm test point.

76. Kiểm tra symbol và footprint

Một lỗi nguy hiểm khi thiết kế PCB là:

Symbol đúng
Footprint pin mapping sai

Cần xác nhận:

Pin 1
Pin 2
Anode
Cathode

theo datasheet.

Không nên dựa hoàn toàn vào hình silkscreen.

77. Silkscreen nên thể hiện cực tính

PCB nên có đánh dấu rõ:

+
-

ở connector.

Với diode có thể thêm:

D1

và mark cathode phù hợp.

Một silkscreen rõ ràng giúp giảm chính lỗi mà protection đang cố gắng xử lý.

78. Connector nên chống cắm ngược cơ khí nếu có thể

Bảo vệ tốt nhất không phải lúc nào cũng là điện tử.

Có thể sử dụng connector có:

Key
Polarization
Latch

để giảm khả năng cắm sai.

Kiến trúc tốt:

Mechanical protection
        +
Electrical protection

79. Reverse protection trong sản phẩm dùng pin

Nếu pin được gắn cố định tại nhà máy:

risk thấp hơn

Nếu người dùng tự thay pin:

risk cao hơn

Vì vậy mức bảo vệ nên dựa vào use case.

80. Reverse protection cho battery holder

Ví dụ 2 pin AA:

Battery Holder
      │
      ▼
D1
      │
      ▼
Regulator
      │
      ▼
MCU

Nhưng nguồn từ 2 pin có điện áp thấp.

Nếu diode mất:

0.3–0.5 V

thì ảnh hưởng có thể rất lớn.

Do đó hệ thống pin điện áp thấp thường phù hợp với MOSFET protection hơn.

81. Reverse protection trên nguồn 12 V

Nguồn 12 V có headroom lớn hơn.

Ví dụ:

12 V
↓
Schottky -0.4 V
↓
11.6 V
↓
Buck
↓
5 V

0.4 V thường ít ảnh hưởng đến regulator hơn so với hệ thống pin 3.3–4.2 V.

Do đó diode nối tiếp có thể rất thực tế.

82. Reverse protection trên nguồn 5 V

Nguồn 5 V cần cân nhắc nhiều hơn:

5.0 V
↓
0.4 V diode
↓
4.6 V

Nếu tải yêu cầu:

5 V ±5%

thì 4.6 V đã thấp hơn 4.75 V.

Cần kiểm tra requirement của tải.

83. Reverse protection trên nguồn 3.3 V

Diode nối tiếp thường khó tối ưu hơn:

3.3 V
↓
0.3 V
↓
3.0 V

Một số thiết bị vẫn chạy được.

Một số khác không.

Vì vậy rail thấp áp thường cần MOSFET hoặc protection IC nếu muốn giảm drop.

84. FAQ

Mạch chống ngược cực đơn giản nhất là gì?

Diode nối tiếp với đường nguồn là một trong những cách đơn giản nhất.

Nguồn đúng:

diode dẫn

Nguồn ngược:

diode khóa

Nên dùng diode thường hay Schottky?

Nếu cần sụt áp thấp, Schottky thường hấp dẫn hơn.

Nhưng cần kiểm tra:

• Reverse voltage.
• Current.
• Leakage.
• Temperature.

Diode Schottky luôn rơi 0.3 V phải không?

Không.

VF phụ thuộc:

• Loại diode.
• Dòng.
• Nhiệt độ.

Phải xem datasheet.

Có thể dùng diode 1N400x không?

Có thể trong một số ứng dụng dòng và điện áp phù hợp, nhưng forward drop của diode silicon rectifier thường cao hơn Schottky.

Với hệ thống điện áp thấp, cần kiểm tra xem VOUT sau diode có còn đủ không.

Diode có làm giảm dòng không?

Diode không đặt một giới hạn dòng cố định theo kiểu resistor.

Nhưng nó tạo:

VF

và có:

current rating

Nếu vượt giới hạn, diode có thể nóng hoặc hỏng.

Dùng diode cho motor 2 A được không?

Có thể nếu diode được thiết kế cho dòng đó và thermal phù hợp.

Nhưng tổn hao:

P = VF × I

có thể lớn.

MOSFET reverse protection thường hiệu quả hơn ở dòng cao.

Có cần fuse không?

Diode nối tiếp cơ bản không bắt buộc phải có fuse chỉ để chặn polarity sai.

Nhưng fuse vẫn hữu ích cho overcurrent protection.

Với topology diode song song, fuse hoặc giới hạn dòng thường rất quan trọng.

Diode nên đặt trước hay sau regulator?

Thông thường reverse protection nên đặt:

trước regulator

để bảo vệ cả regulator và mạch phía sau.

Có thể đặt diode trên GND không?

Có thể về mặt mạch, nhưng sẽ tạo offset ground do VF và dễ gây vấn đề khi kết nối USB, debugger hoặc thiết bị có chung ground.

Đặt trên rail dương thường dễ quản lý hơn.

Có cần TVS nếu đã có diode chống ngược?

Hai chức năng khác nhau.

Diode nối tiếp chống:

reverse polarity

TVS chủ yếu chống:

transient overvoltage

85. Các công thức cần nhớ

Điện áp sau diode

\[ V_{OUT}=V_{IN}-V_F \]

Công suất diode

\[ P_D=V_F\times I \]

Hiệu suất gần đúng chỉ xét diode

\[ \eta\approx\frac{V_{OUT}}{V_{IN}}\times100\% \]

Tổn hao MOSFET để so sánh

\[ P_{MOSFET}=I^2R_{DS(on)} \]

86. Tóm tắt thiết kế mẫu

Yêu cầu:

Nguồn = 12 V DC
Dòng tải tối đa = 500 mA
Bảo vệ khi đấu ngược nguồn

Topology:

12V RAW
   │
   ▼
Schottky Diode
   │
   ▼
VIN_PROTECTED
   │
   ├── Capacitor
   ├── Regulator
   └── Load

Giả sử:

VF ≈ 0.35 V

Ta có:

VOUT ≈ 11.65 V

Công suất:

P ≈ 0.35 × 0.5

P ≈ 0.175 W

PCB:

Connector → D1 → Protected Rail

với:

• D1 gần connector.
• Trace nguồn phù hợp dòng.
• Copper đủ để tản nhiệt.
• Capacitor gần regulator.
• Ground plane tốt.
• Có test point trước và sau diode.

87. Mối liên hệ với các mạch khác trong series

DC Input
   │
   ▼
Reverse Polarity Diode
   │
   ▼
Zener / TVS Protection
   │
   ▼
LDO / Buck Converter
   │
   ▼
System

Diode nối tiếp là lớp bảo vệ rất cơ bản.

Sau đó có thể mở rộng sang:

Zener Regulation
TVS Clamp
MOSFET Reverse Protection
Power Regulation

88. Kết luận

Mạch diode chống ngược cực nguồn là một trong những mạch protection đơn giản và quan trọng nhất cần biết khi thiết kế PCB.

Topology cơ bản:

VIN → Diode → Protected Circuit

cho phép:

Nguồn đúng
→ diode dẫn
→ board hoạt động

và:

Nguồn ngược
→ diode khóa
→ board được cách ly khỏi nguồn ngược

Ưu điểm lớn nhất:

• Rất đơn giản.
• Rẻ.
• Ít linh kiện.
• Dễ kiểm tra.
• Dễ đưa vào PCB.

Nhược điểm lớn nhất:

Forward Voltage Drop

và:

Power Loss

Công thức cần nhớ:

\[ V_{OUT}=V_{IN}-V_F \]

và:

\[ P_D=V_F\times I \]

Khi dòng tăng, tổn hao của diode tăng tuyến tính theo dòng.

Do đó:

• Dòng thấp → diode rất phù hợp.
• Dòng cao → nên cân nhắc MOSFET reverse polarity protection.

Một thiết kế tốt cần kiểm tra đầy đủ:

• VIN maximum.
• Load current.
• Peak current.
• Reverse voltage.
• Forward voltage.
• Power dissipation.
• Package.
• Thermal.
• PCB trace.
• Connector.
• Voltage margin.

Diode chống ngược cực cũng là bước đầu tiên để xây dựng một khối power input protection hoàn chỉnh, trước khi học tiếp về ổn áp Zener, TVS clamp và MOSFET protection.
