Phần 3: Hiểu các biểu đồ và ký hiệu trong datasheet

Trong phần này, chúng ta sẽ khám phá các biểu đồ và ký hiệu thường gặp trong datasheet của linh kiện điện tử. Việc hiểu rõ các thông tin này sẽ giúp bạn chọn lựa linh kiện phù hợp cho các dự án IoT của mình.

1. Biểu đồ đặc tuyến - Ý nghĩa và cách đọc

Biểu đồ đặc tuyến (characteristic curves) thể hiện mối quan hệ giữa các thông số điện của linh kiện, như điện áp, dòng điện và công suất. Đây là một phần quan trọng trong datasheet vì nó giúp bạn hiểu cách linh kiện hoạt động dưới các điều kiện khác nhau.

Đọc biểu đồ: Thông thường, trục ngang (X) thể hiện điện áp hoặc dòng điện, trong khi trục dọc (Y) thể hiện thông số mà bạn quan tâm, chẳng hạn như dòng điện tiêu thụ hoặc công suất đầu ra.
Ý nghĩa: Bạn có thể xác định được điểm hoạt động tối ưu cho linh kiện dựa trên biểu đồ này.

Lưu ý: Hãy chú ý đến các thông số tối đa và tối thiểu được ghi trên biểu đồ để tránh làm hỏng linh kiện.

2. Ký hiệu điện tử - Các ký hiệu thông dụng

Ký hiệu điện tử là những biểu tượng đại diện cho các linh kiện trong mạch điện. Việc hiểu các ký hiệu này là cần thiết để bạn có thể đọc và thiết kế sơ đồ mạch điện.

Điện trở (R): Ký hiệu là một đường thẳng có hai đầu nối.
Capacitor (C): Ký hiệu là hai đường thẳng song song.
Transistor (Q): Ký hiệu có nhiều dạng, nhưng thường có ba chân.
Diode (D): Ký hiệu là một mũi tên chỉ vào một đường thẳng.

Các ký hiệu này thường được sử dụng trong datasheet để minh họa cách kết nối và hoạt động của linh kiện.

3. Biểu đồ thời gian - Cách sử dụng trong thiết kế

Biểu đồ thời gian (timing diagrams) thể hiện sự thay đổi của tín hiệu điện theo thời gian. Những biểu đồ này rất hữu ích trong việc thiết kế các mạch số và đồng bộ hóa các tín hiệu.

Thời gian trễ: Biểu đồ giúp bạn xác định thời gian trễ giữa các tín hiệu.
Chu kỳ hoạt động: Bạn có thể thấy được chu kỳ hoạt động của một tín hiệu, từ đó điều chỉnh thiết kế cho phù hợp.

Tip: Hãy sử dụng phần mềm mô phỏng để kiểm tra tín hiệu trước khi thực hiện trên mạch thực tế.

4. Biểu đồ băng thông - Tầm quan trọng trong truyền thông

Biểu đồ băng thông (bandwidth diagrams) thể hiện khả năng truyền tải dữ liệu qua một kênh truyền thông. Trong các dự án IoT, việc hiểu băng thông là rất quan trọng để đảm bảo rằng dữ liệu được truyền đi một cách hiệu quả.

Băng thông tối đa: Hãy kiểm tra băng thông tối đa mà linh kiện có thể xử lý để đảm bảo không xảy ra tình trạng nghẽn.
Độ trễ: Độ trễ trong việc truyền tải dữ liệu cũng là một yếu tố quan trọng, đặc biệt trong các ứng dụng thời gian thực.

5. Ví dụ thực tế - Phân tích một datasheet cụ thể

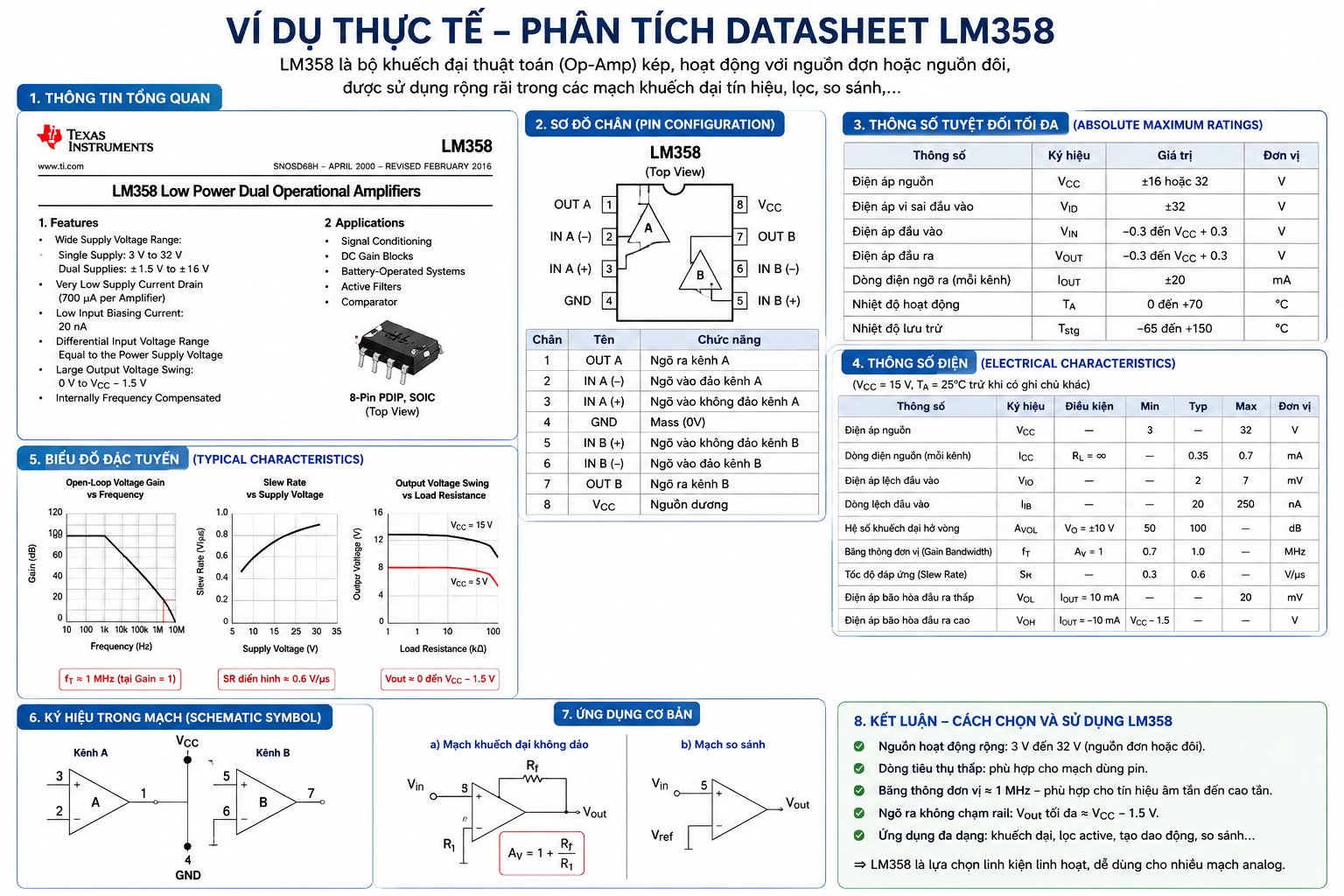

Để hiểu rõ hơn về cách đọc datasheet, chúng ta sẽ phân tích một datasheet của một linh kiện thông dụng, chẳng hạn như LM358, một bộ khuếch đại operational.

Trong datasheet, bạn sẽ tìm thấy các biểu đồ đặc tuyến, ký hiệu, và thông số băng thông của LM358, giúp bạn xác định cách sử dụng linh kiện này trong mạch điện của mình.

Tip: Hãy luôn tham khảo datasheet khi thiết kế mạch để đảm bảo tính chính xác và hiệu quả.

Việc nắm vững các biểu đồ và ký hiệu trong datasheet sẽ giúp bạn tự tin hơn trong việc lựa chọn và sử dụng linh kiện cho các dự án IoT của mình. Hãy thực hành thường xuyên để trở thành một kỹ sư điện tử giỏi!
