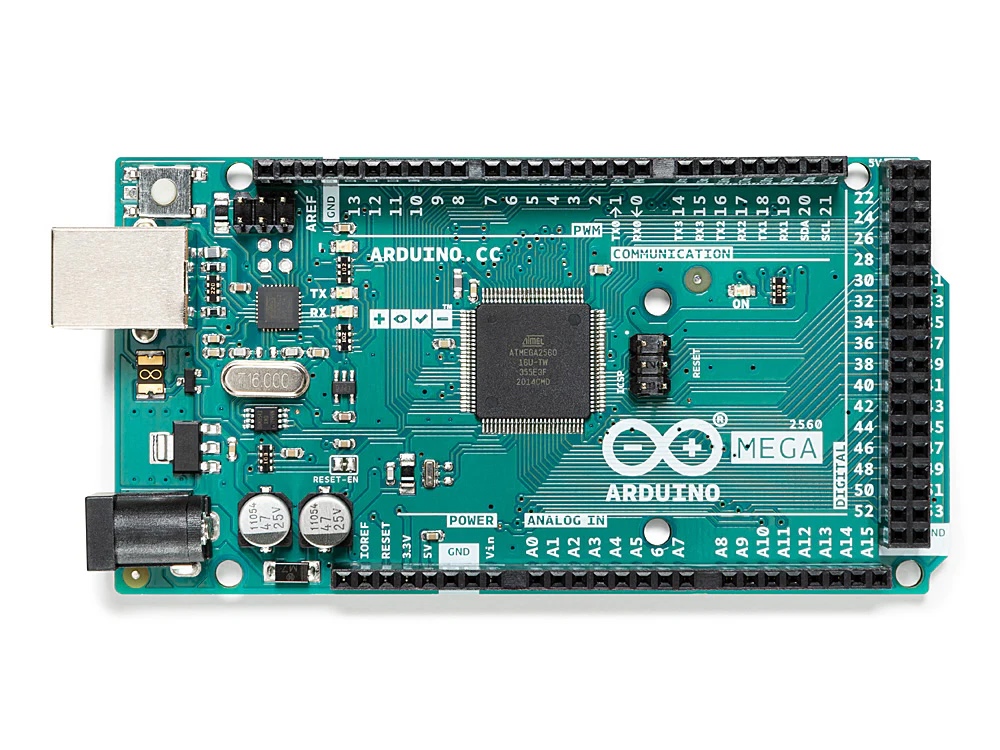

Arduino Mega 2560

Arduino Mega 2560 là một board mạch rất phù hợp cho các dự án cần nhiều chân kết nối, ví dụ như robot, máy in 3D, hệ thống điều khiển nhiều cảm biến hoặc nhiều relay. So với Arduino Uno, Arduino Mega 2560 có số lượng chân I/O lớn hơn rất nhiều, giúp người học và maker dễ dàng mở rộng dự án mà không cần dùng thêm mạch mở rộng quá sớm.

Theo datasheet, Arduino Mega 2560 Rev3 sử dụng vi điều khiển ATmega2560, chạy ở tần số 16 MHz. Board có 54 chân digital input/output, 16 chân analog input, 4 cổng UART phần cứng, cổng USB, jack nguồn, chân ICSP và nút reset.

1. Nhóm chân Digital I/O

Arduino Mega 2560 có 54 chân digital, được đánh số từ D0 đến D53. Các chân này có thể dùng để đọc tín hiệu vào hoặc xuất tín hiệu ra.

Ví dụ:

• Đọc nút nhấn

• Điều khiển LED

• Điều khiển relay

• Giao tiếp với cảm biến digital

• Điều khiển động cơ thông qua driver

Một số chân digital còn hỗ trợ PWM, giúp tạo tín hiệu giả lập analog để điều khiển độ sáng LED, tốc độ động cơ DC hoặc servo trong một số trường hợp. Arduino Mega 2560 có 15 chân PWM output.

2. Nhóm chân Analog

Board có 16 chân analog input, từ A0 đến A15. Các chân này dùng để đọc tín hiệu điện áp thay đổi liên tục từ cảm biến.

Ví dụ:

• Cảm biến ánh sáng

• Biến trở

• Cảm biến nhiệt độ analog

• Cảm biến độ ẩm đất

• Cảm biến áp suất hoặc mức nước dạng analog

Ngoài vai trò đọc analog, các chân A0 đến A15 cũng có thể được dùng như chân GPIO trong một số trường hợp. Datasheet ghi rõ các chân A0, A1, A2… là analog input và cũng có thể dùng như GPIO.

3. Nhóm chân nguồn

Arduino Mega 2560 có các chân nguồn quan trọng như:

ChânChức năng5VCấp nguồn 5V cho module hoặc cảm biến3.3VCấp nguồn 3.3V cho một số module điện áp thấpGNDChân mass, dùng chung với cảm biến và moduleVINCấp nguồn ngoài cho boardIOREFĐiện áp tham chiếu logic của boardRESETReset chương trình đang chạy

Khi kết nối cảm biến hoặc module, cần nối chung GND giữa Arduino và thiết bị bên ngoài. Đây là lỗi rất phổ biến với người mới học Arduino.

4. Nhóm chân giao tiếp UART, SPI, I2C

Arduino Mega 2560 mạnh hơn Arduino Uno ở điểm có nhiều cổng giao tiếp phần cứng hơn. Board có 4 UART phần cứng, rất hữu ích khi cần kết nối nhiều module giao tiếp serial như GPS, Bluetooth, WiFi module hoặc module truyền thông khác.

Ngoài UART, Arduino Mega 2560 còn hỗ trợ SPI và I2C, giúp giao tiếp với nhiều loại cảm biến, màn hình và module mở rộng.

Ví dụ:

• I2C: LCD I2C, OLED, cảm biến BME280

• SPI: màn hình TFT, module thẻ nhớ SD, module RFID

• UART: GPS, Bluetooth, module truyền thông nối tiếp

5. Khi nào nên dùng Arduino Mega 2560?

Arduino Mega 2560 phù hợp khi dự án cần nhiều chân kết nối hơn Arduino Uno. Ví dụ, nếu bạn làm robot có nhiều cảm biến, nhiều servo, nhiều nút nhấn, màn hình LCD và module truyền thông, Arduino Mega sẽ giúp việc đấu nối dễ dàng hơn.

Board này cũng phù hợp cho người mới học các dự án lớn vì có nhiều chân rõ ràng, dễ mở rộng và được hỗ trợ tốt trong Arduino IDE.

Kết luận

Arduino Mega 2560 là một board mạch mạnh mẽ trong hệ sinh thái Arduino, đặc biệt phù hợp cho các dự án cần nhiều chân I/O. Với 54 chân digital, 16 chân analog, nhiều cổng UART và khả năng giao tiếp SPI/I2C, board này là lựa chọn tốt cho robot, hệ thống điều khiển, mô hình tự động hóa và các bài học IoT có nhiều cảm biến.

Nếu Arduino Uno phù hợp cho các bài học cơ bản, thì Arduino Mega 2560 là lựa chọn tốt khi bạn muốn mở rộng dự án lên mức phức tạp hơn.
